فهرست مطالب #
Version | Name |
|---|---|
1.0.0 | Mechanical |
2.27.14 | Main Board Firmware |
1.3.1 | LED Firmware |
2.1.1 | Main Board PCBA |
2.1.0 | LED PCBA |
2.1.5 | Android Application |
1-1- معرفی دزدگیر هوشمند ردگارد #

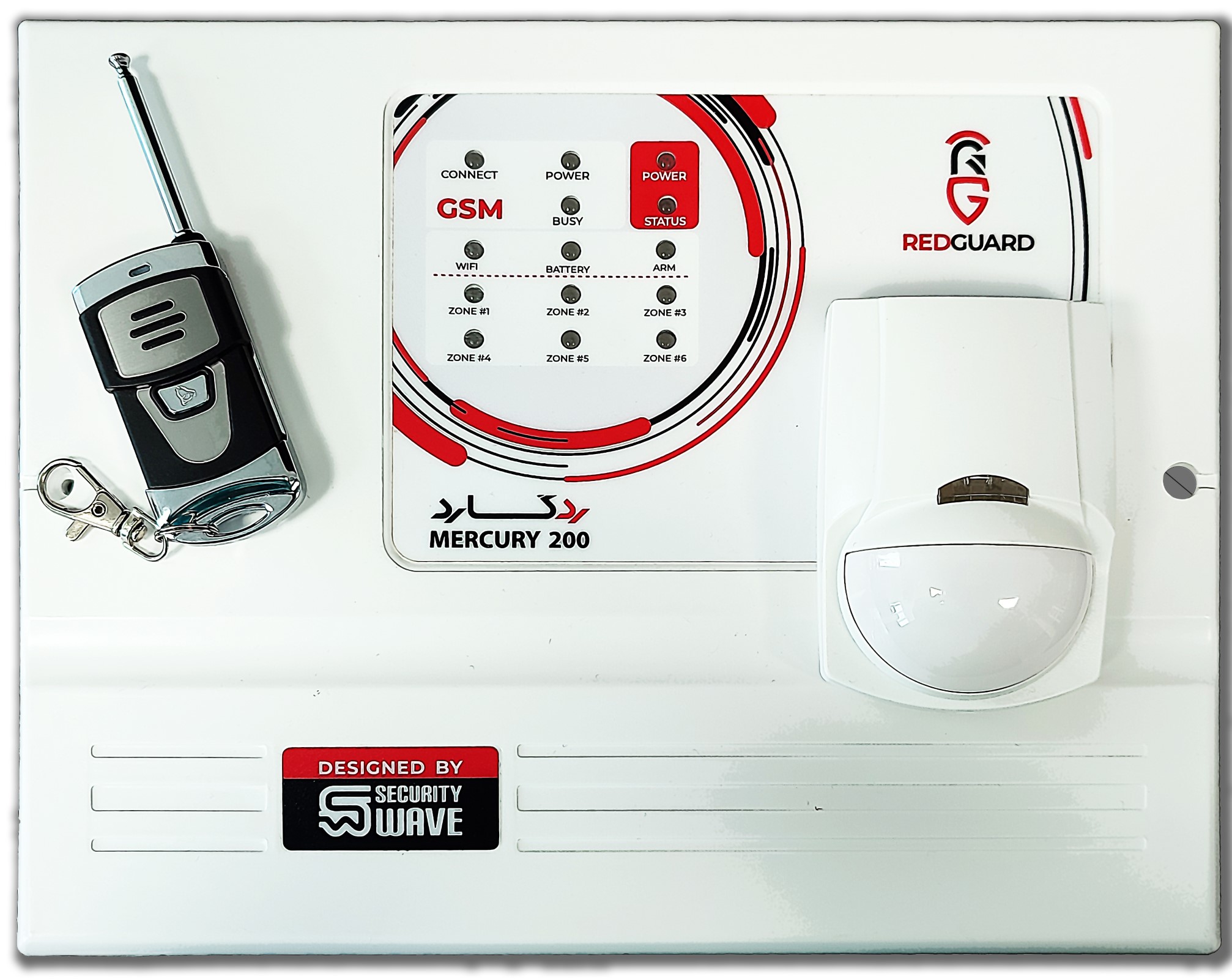

دزدگیر اماکن ردگارد (RedGuard) مدل Mercury200 یک محصول امنیت امکان بوده که با افق دستیابی به BMS یا مدیریت هوشمند ساختمان پا به عرصه بازار داخلی نهاده است.
دستگاه ردگارد شامل بدنه اصلی، ریموت کنترل و تجهیزاتی مانند سنسور، بلندگو و… است که از طریق ترمینال‌های تعبیه شده بر روی برد به دستگاه متصل می‌شوند. در شکل زیر این ترمینال‌ها به همراه توضیحات هر یک در جدول 1 نشان داده شده‌اند.

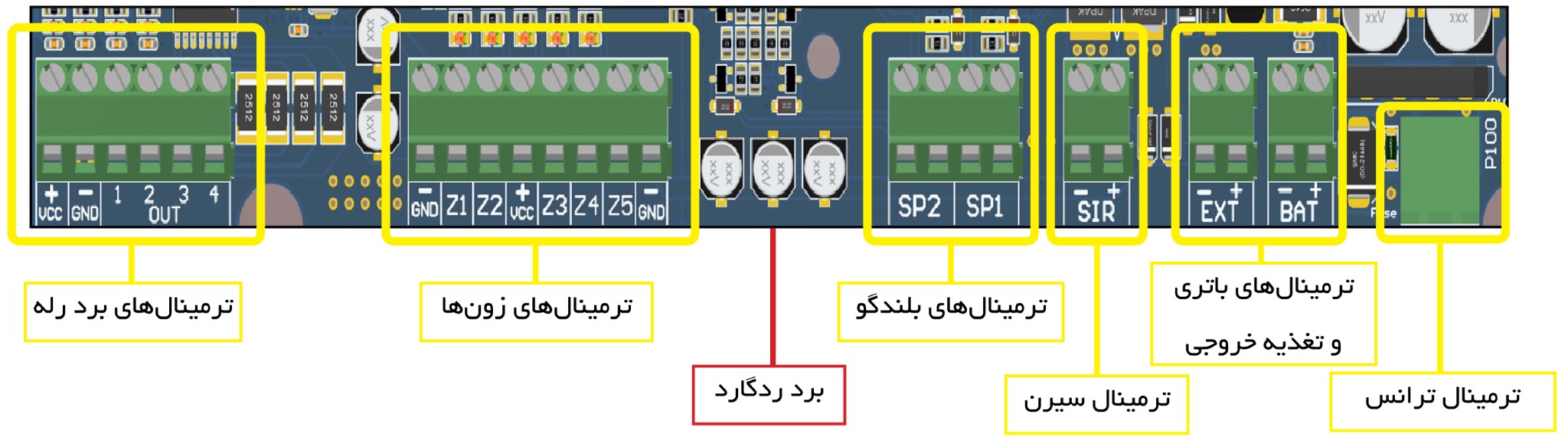

جدول 1: ترمینال‌های برد ردگارد
ترمینال | توضیحات |
|---|---|
ترانس | ترانس 220~230 به 12 ولت 2 آمپر |
باتری | می توان از باتری های SLA تا ظرفیت 9Ah استفاده نمود. بهتر است از نوع VRLA این باتری ها استفاده گردد. همچنین به هنگام اتصال به جهت مثبت و منفی آن توجه شود. |
خروجی EXT | تغذیه خروجی |
سیرن | به هنگام اتصال به جهت مثبت و منفی آن توجه شود. |
بلندگو | دارای دو خروجی بلندگو بوده که هر یک قابلیت پشتیبانی از یک بلندگوی 8 اهم با توان 15 وات را دارد. |
زون | این جایگاه دارای 5 زون بوده که در صورت اتصال سری به هر زون می‌توان تا 10 سنسور متصل کرد. |
رله | در دزدگیر منازل ردگارد چهار خروجی وجود داشته که محل اتصال خروجی دیجیتال مانند رله است. به منظور اطلاع از نحوه اتصال به راهنمای کاربری ماژول مراجعه شود. |

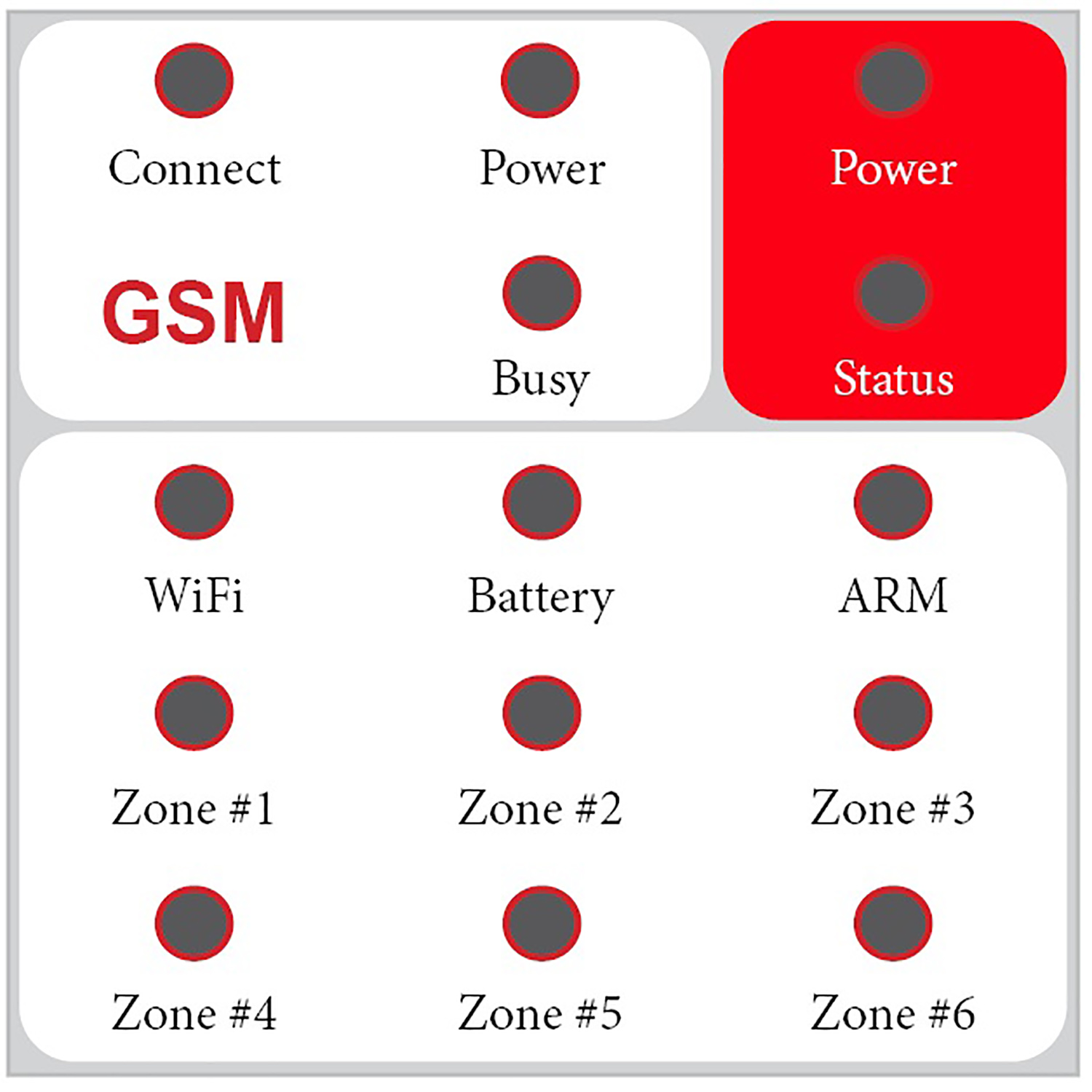

همچنین بر روی بدنه اصلی 14 LED وجود داشته که وضعیت هر یک در جدول 2 توضیح داده شده است.
جدول 2: وضعیت LEDهای دستگاه ردگارد
LED | توضیحات |
|---|---|
بخش GSM | |
Power | در صورت متصل بودن تغذیه ماژول SIM800، این LED به صورت ثابت روشن است. |
Connect | چشمک زدن نامنظم: این وضعیت ممکن است به دلیل مشکلات در تغذیه، آنتن، یا اتصال به شبکه اتفاق بیفتد. وقتی که ماژول تلاش می‌کند به شبکه متصل شود اما هنوز اتصال برقرار نشده است، ممکن است LED به صورت نامنظم چشمک بزند. چشمک زدن به توالی مشخص: در برخی موارد، ماژول می‌تواند وضعیت خاصی را با چشمک‌های مشخص نشان دهد. مثلاً، چشمک‌های متوالی به فاصله مشخص می‌توانند نشان‌دهنده میزان اتصال موفقیت‌آمیز به شبکه باشند. خاموش: اگر ماژول به صورت کامل خاموش شود، LED نیز خاموش خواهد بود و هیچ چشمک زدنی ندارد. |
Busy | اگر ماژول SIM800 در حال ارسال پیامک باشد، این LED چشمک‌زن خواهد بود. |
سایر بخش‌ها | |
Power | این LED که داخل یک کادر قرمز رنگ قرار دارد، در صورت وصل بودن دستگاه به برق شهر به صورت ثابت روشن است. |
Status | وضعیت عملکردی دستگاه را نشان می‌دهد. اگر به طور ثابت روشن باشد بدین معنی است که دزدگیر هوشمند ردگارد هیچ عملیات خاصی را انجام نمی‌دهد. اگر به صورت چشمک‌زن باشد بدین معنی است که در حال پردازش و اجرای عملیاتی است. |
ARM | در صورت فعال (مسلح: Armed) بودن دستگاه به طور ثابت روشن و در صورت غیرفعال (غیرمسلح: Disarmed) بودن خاموش خواهد بود. |
Battery | در صورتی این LED روشن است که باتری وصل باشد. اگر شارژ باتری کامل باشد به صورت ثابت روشن خواهد بود. اگر باتری در حال شارژ باشد به آرامی چشمک می‌زند. اگر برق دستگاه قطع باشد و دستگاه از باتری استفاده کند، به تندی چشمک می‌زند. |
WiFi | این LED مبین متصل بودن دستگاه به شبکه WiFi است. اگر به آرامی چشمک بزند، یعنی دستگاه به Hotspot متصل است. |
Zone#1 ~Zone#5 | این زون‌ها جهت اتصال سنسور سیمی مورد استفاده قرار می‌گیرند. حال در صورت اتصال سنسور به هر یک از زون‌ها، در صورتی که NO-NC سنسورها به درستی تنظیم شده باشد، در حالت عادی خاموش بوده و به محض تحریک شدن سنسور روشن خواهد شد. اما اگر در حالت عادی روشن بودند و در صورت تحریک سنسورها خاموش شدند، بدین معنی است که اتصال NO-NC با خطا روبه‌رو شده و باید آن را اصلاح کرد. |
Zone#6 | این زون برای سنسورها بیسیم تعبیه شده و توضیحات آن همانند زون‌های 1 تا 5 است. |
3-1- مشخصات فنی دزدگیر هوشمند ردگارد #
تغذیه
• برق شهری: 50Hz / 220Vac
• باتری پشتیبان: 9Ah
ورودی‌ها
• زون‌ها: 5 زون با سیم با قابلیت تعریف حالت‌های دینگ‌دانگ، بدون صدا، 24 ساعته به صورت مجزا
• زون بیسیم: قابلیت پشتیبانی از سنسورهای بیسیم مانند PIR با فرکانس 433MHz
خروجی‌ها
• بلندگو: پشتیبانی از 2 بلندگو با قابلیت انتخاب نوع آلارم و جریان دهی 2 آمپر برای هر خروجی
• سیرن (فلاشر یا آژیر): اتصال انواع سیرن‌های پیزو 12V
• خروجی مستقیم: یک خروجی 12Vdc و 1.5A به منظور راه‌اندازی تجهیزات جانبی دلخواه
• خروجی دیجیتال: 4 خروجی دیجیتال به منظور اتصال به برد رله
ارتباطات
• شبکه GSM
• شبکه WiFi: ایجاد یک شبکه WiFi با فرکانس 4GHz/2
• ریموت: تعریف 5 ریموت 433MHz
نمایشگر
• متشکل از 14 LED
مدارات جانبی و حفاظتی
• کنترل شارژ و حفاظت باتری: جریان محدود شده شارژ بر روی 1A، دارای شروع نرم (Soft Start)، توانایی کنترل شارژ باتری های کاملا خالی شده با حداقل جریان، حفاظت از overvoltage باتری و قابلیت شارژ خودکار باتری در زمان کم بودن شارژ
• حفاظت خروجی‌های دیجیتال: حفاظت در برابر اتصال کوتاه
• حفاظت زون‌ها: حفاظت در برابر جریان و ولتاژ بالا
• حفاظت بلندگو: حفاظت در برابر اتصال کوتاه و ولتاژ اضافی (IC صدا در برابر ولتاژ بالا و حرارت حفاظت شده)
4-1- نصب دستگاه ردگارد #

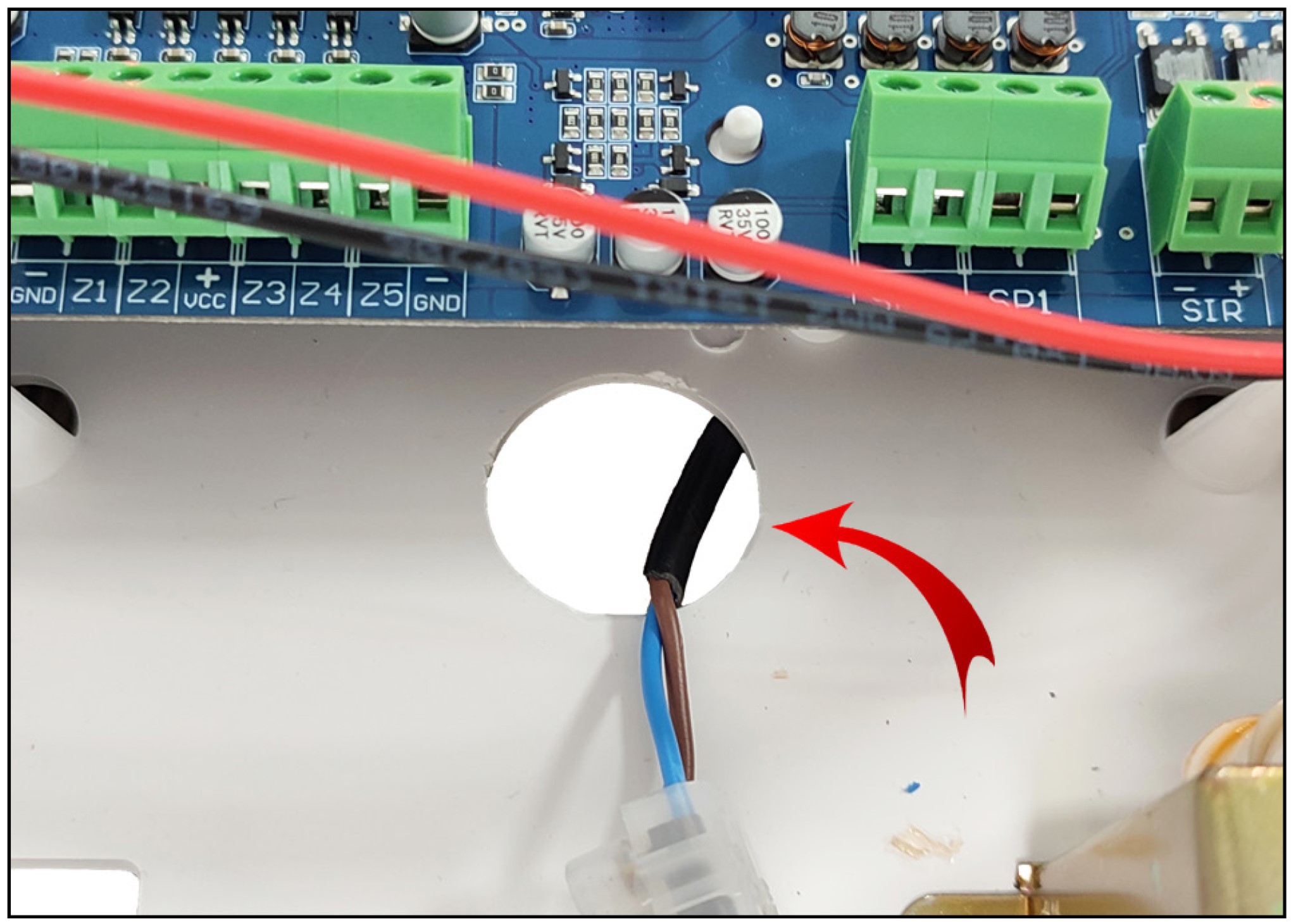

1- کلیه سیم‌هایی که لازم است از دستگاه خارج شوند، اعم از سیم ترانس، سنسورها، بلندگو، سیرن و … را از محل نشان داده شده درون قاب رد کنید.

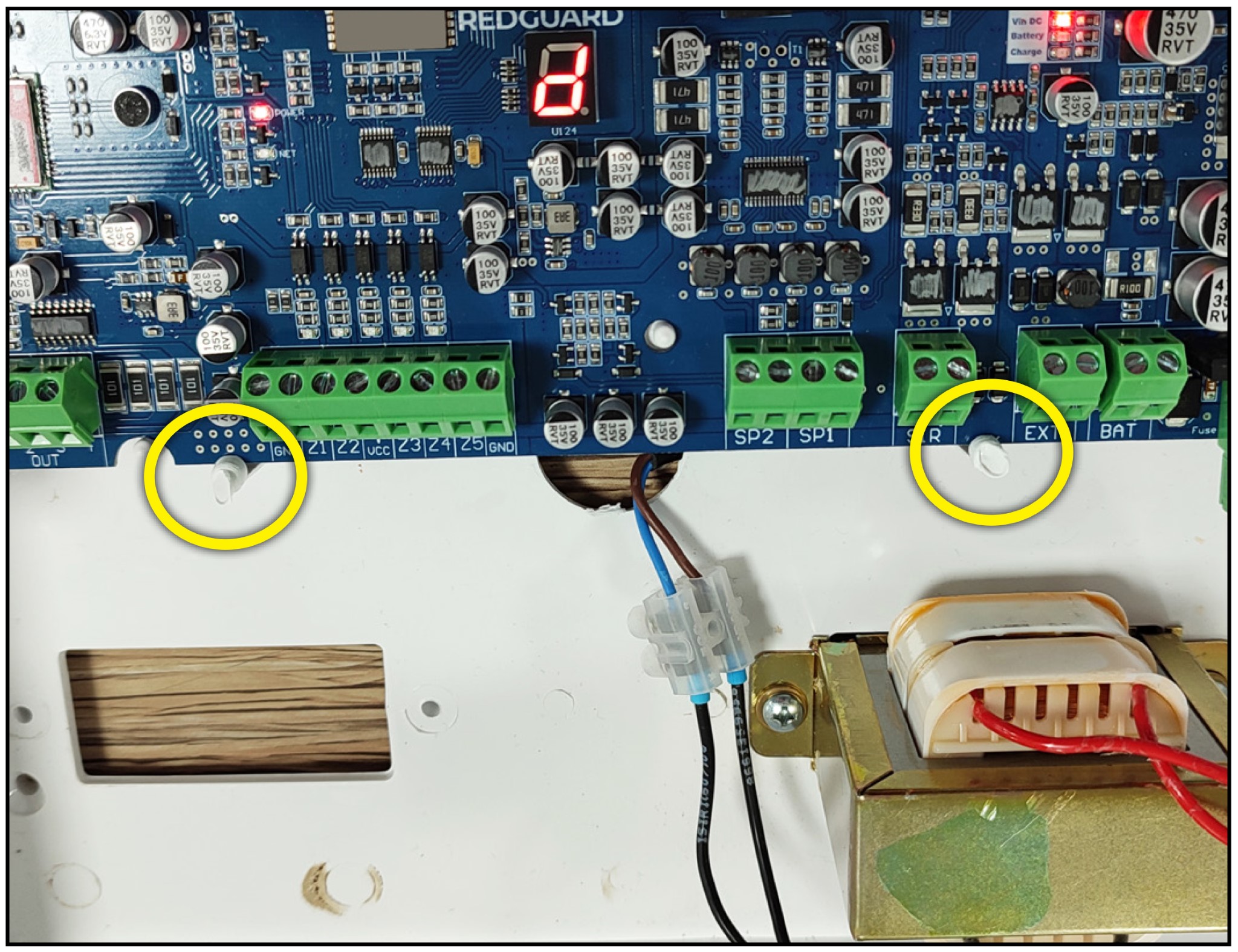

2- زائده‌های نشان داده شده در شکل زیر را کمی به سمت عقب کشیده و برد را از محل خود خارج کنید.

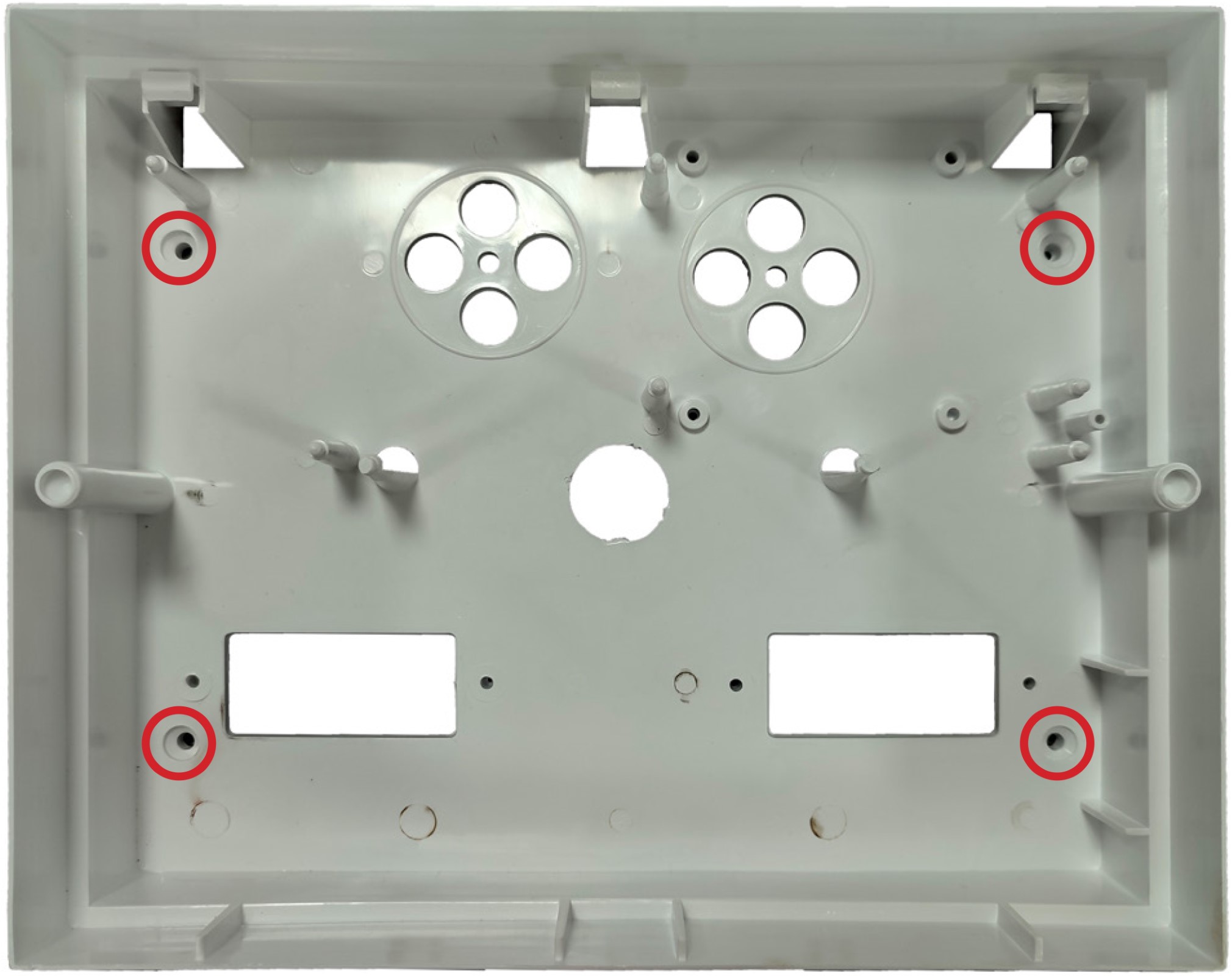

3- پس از خارج کردن برد، از محل نشان داده شده قاب را در محل مورد نظر خود بر روی دیوار پیچ کنید.
4- برد را مجدد در جای خود قرار دهید. دقت شود برای قرار گیری برد به درستی و جلوگیری از شکستن آن، لازم است برد درون زائده‌های تعبیه شده بر روی برد به درستی و کاملا قرار گیرد.
5-1- نحوه نصب و سیم‌بندی دزدگیر ردگارد #

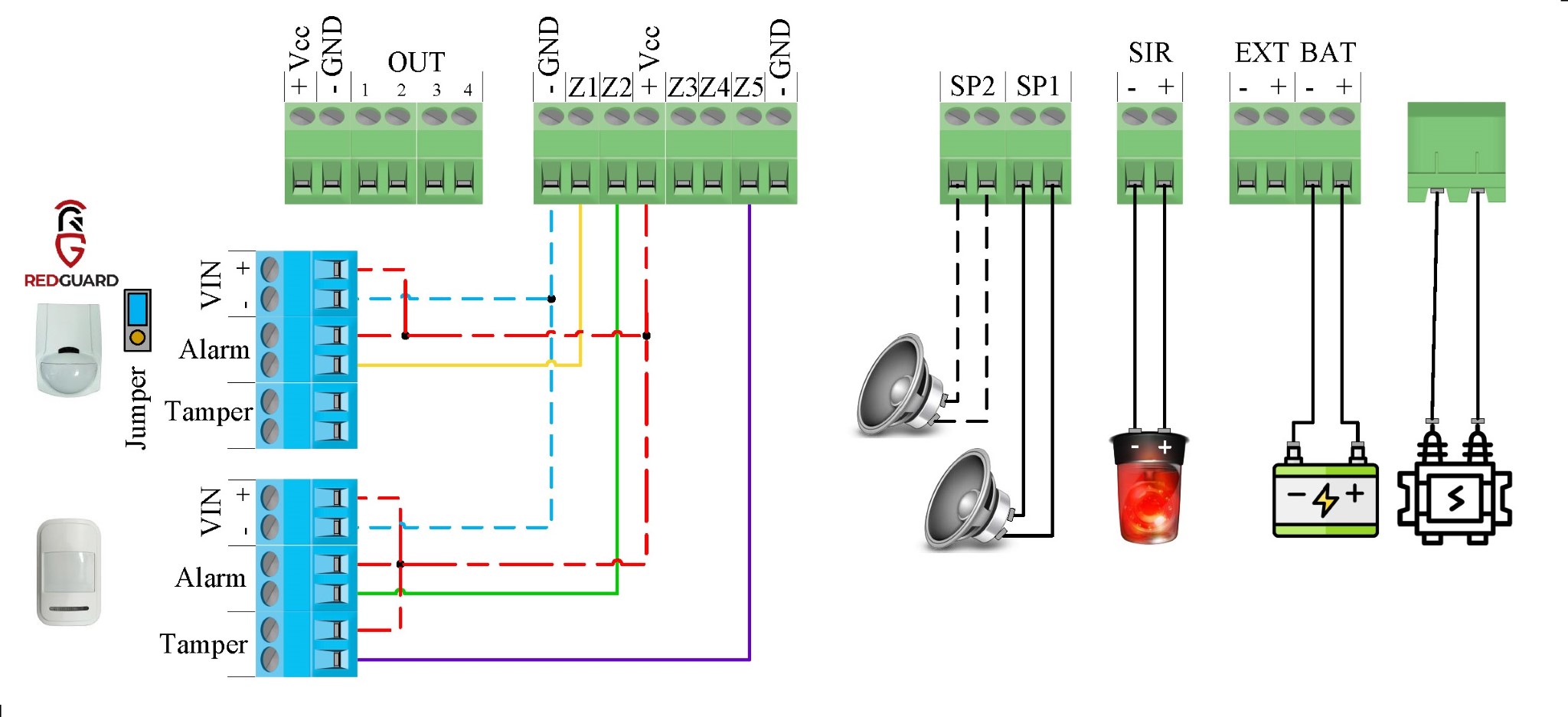

شکل زیر نحوه اتصال بلندگو، سیرن، باتری و سنسورها را نشان داده است. ترمینال سنسورها دارای سه بخش تغذیه، Tamper و Alarm بوده که در آن Tamper باز شدن بدنه سنسور و Alarm تشخیص حرکت را به برد اصلی اعلام می‌کند.
* به سر مثبت و منفی سیرن توجه شود.
* هر یک از بلندگوها باید دارای مقاومت 8 اهم و توان 15 وات باشند (اگر توان بلندگوها کمتر از 15 وات باشد بلندگوها آسیب می‌بینند).
* به نحوه اتصال کابل قرمز و مشکی خارج شده از ترمینال BAT به باتری توجه شود. سیم قرمز به سر مثبت و سیم مشکی به سر منفی وصل شود.
* هر سنسور مجزا را می‌توان حداکثر در فاصله 100 متری از دستگاه قرار داد.
* در صورتی که از دزدگیر منازل ردگارد استفاده شود، جهت اتصال سنسورهای ردگارد به 3 سیم و جهت اتصال سنسورهای دیگر به 4 سیم نیاز است. این درحالی است که اگر این سنسورها به دزدگیرهای دیگری وصل شوند به 6 سیم نیاز دارند.
* جهت اتصال Tamper به دستگاه با استفاده از سنسور برند RedGuard نیازی به استفاده از سیم نبوده و کافیست با استفاده از یک جامپر آن را وارد مدار کرد (جهت مشاهده نحوه تنظیمات سنسور به راهنمای نصب آن مراجعه شود).
* ترمینال مربوط به زون‌ها حاوی 8 ترمینال است که از ترمینال VCC و GND به منظور تامین تغذیه سنسورهای چشمی 12 ولتی استفاده می‌شود. در این طراحی با قرار دادن این ترمینال در کنار ترمینال زون‌ها، سیم‌کشی به مراتب راحت‌تر شده است.
* ترمینال‌های Z1 تا Z5 زون‌های دستگاه هستند که قابلیت 24 ساعته و Tamper را می‌توان توسط اپلیکیشن به هریک از این زون‌ها اعمال کرد.
جهت کاهش سیم‌بندی و یا افزایش تعداد سنسور متصل شده به هر زون می‌توان سنسورها را به صورت سری آرایش داد.
2- در صورتی که از سنسور RedGuard استفاده شده و هدف ایجاد آرایش سری بین سنسورها بود، لازم است کلید 3 دیپ سوییچ برد سنسور سیمی روی (NC: Normally Closed (ON است.
6-1- نحوه جایگذاری سیمکارت #
دستگاه از دو اپراتور همراه اول و ایرانسل پشتیبانی می‌کند و جهت قرارگیری سیم کارت در شکل زیر نشان داده شده است:
7-1- دینگ دانگ (Chime) #
جهت مطلع شدن از ورود و خروج افراد می‌توان از این ویژگی استفاده کرد که دزدگیر ورود/خروج افراد را به صورت یک تک بوق (1 ثانیه) اعلام می‌کند. این ویژگی می‌تواند بر روی تمامی زون‌ها و تنها برای آژیر (SIR) پیاده سازی شود که تنظیم آن بنا به خواست کاربر و از طریق اپلیکیشن انجام خواهد شد.
8-1- زون 24 ساعته #
زون 24 ساعته ویژگی است که زون مربوطه حتی در صورت غیرفعال شدن دستگاه همچنان فعال است. از این ویژگی در آشکارسازهای دود و حرارت و… استفاده می‌شود.
1-2- راه‌اندازی اولیه #

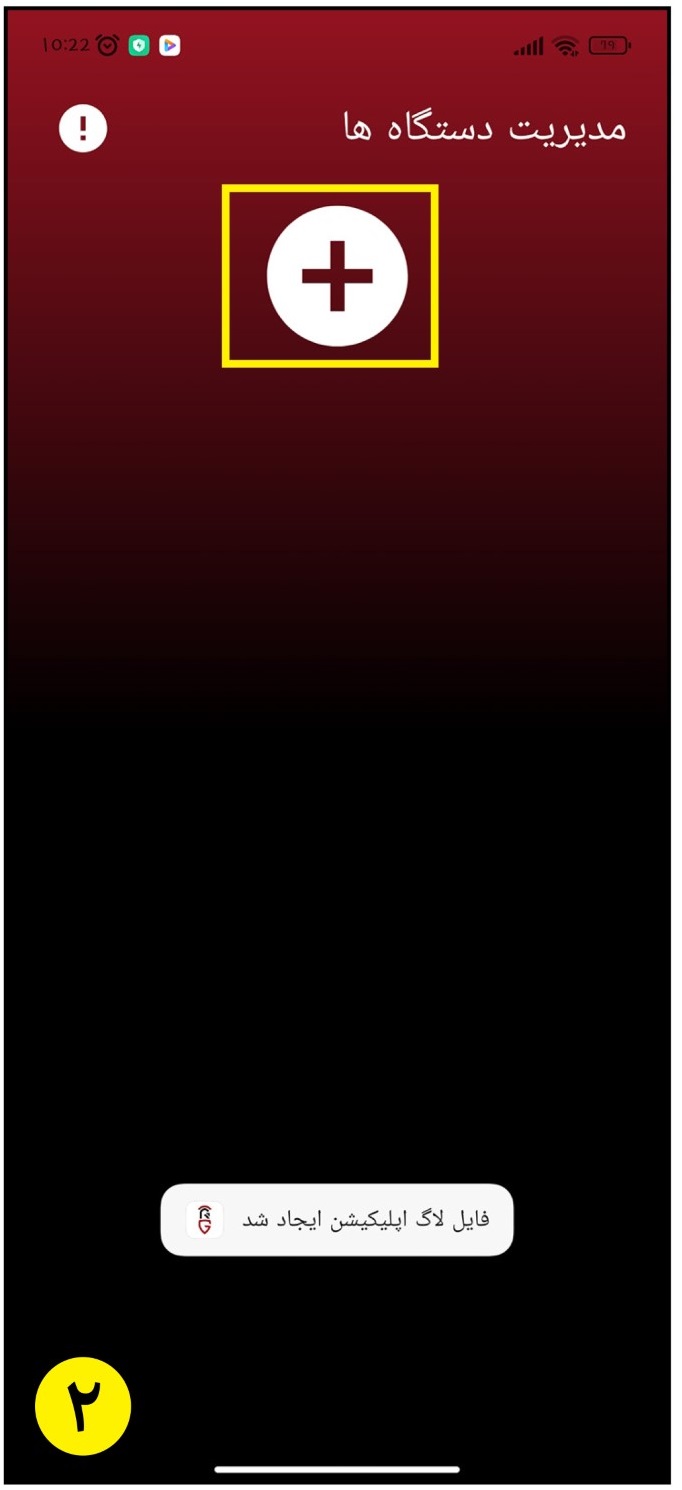

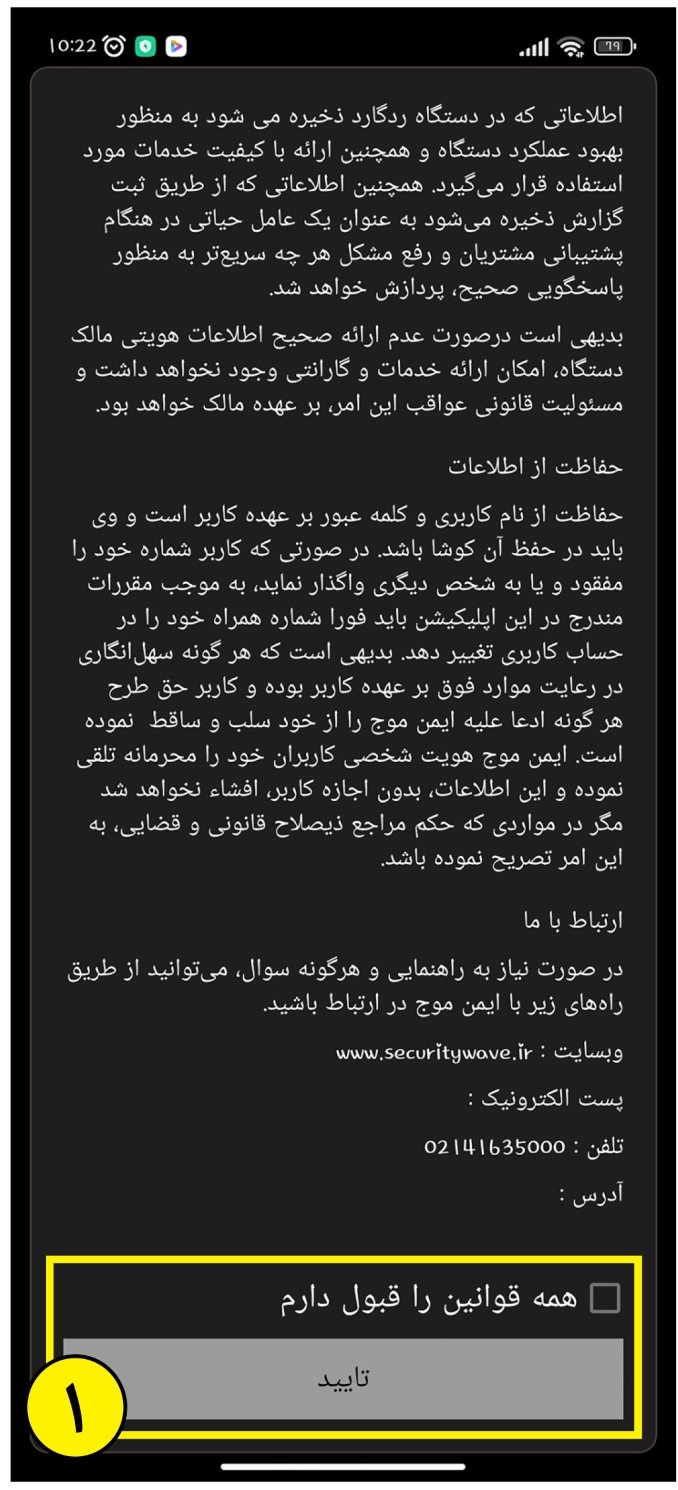

1- پس از تایید توافق‌نامه، جهت اضافه کردن دستگاه به اپلیکیشن، ابتدا گزینه “+” را انتخاب کرده (شکل 2) و سپس برای دزدگیر ردگارد نامی تعریف کرده و شماره سیم‌کارتی که درون دستگاه است را وارد فرمایید.
2- اسلات سیم‌کارتی که قرار است با آن پیامک‌ها را دریافت کنید را انتخاب کنید: سیمکارت 1 یا سیمکارت 2 (شکل 3).

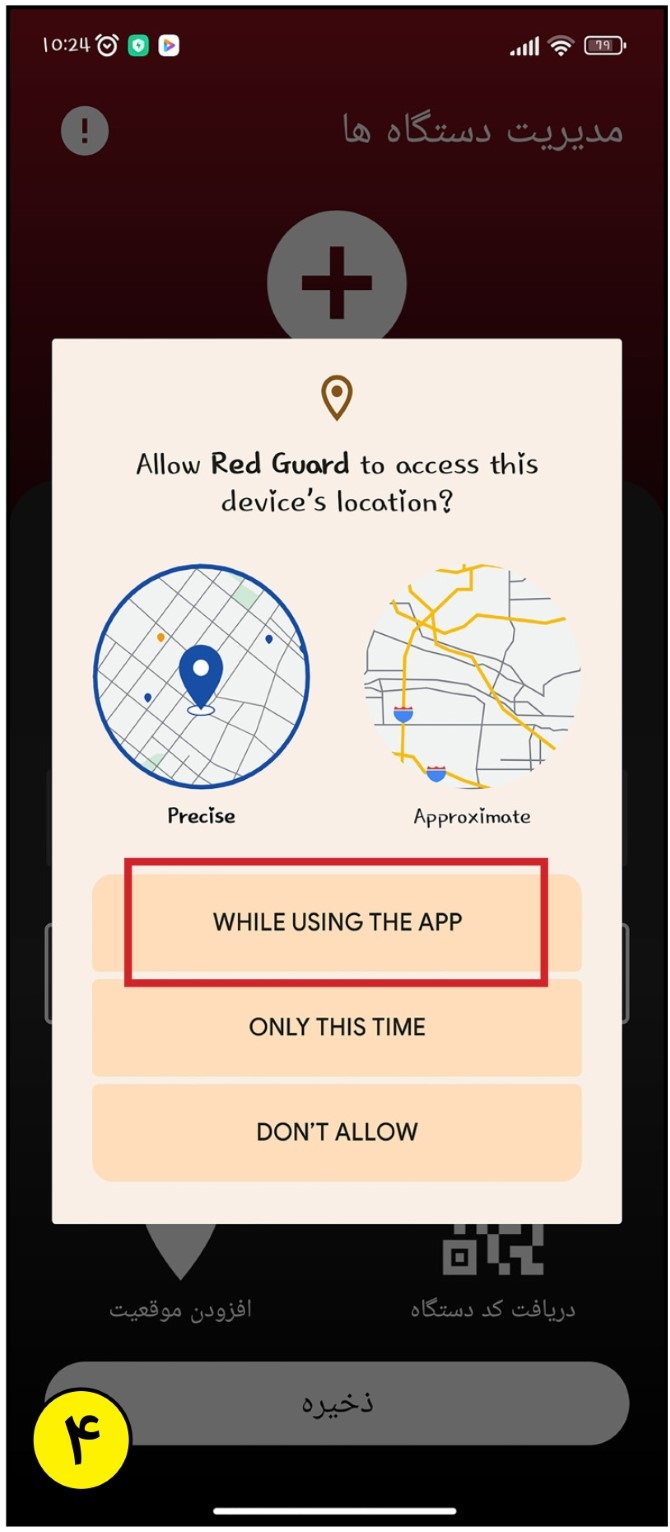

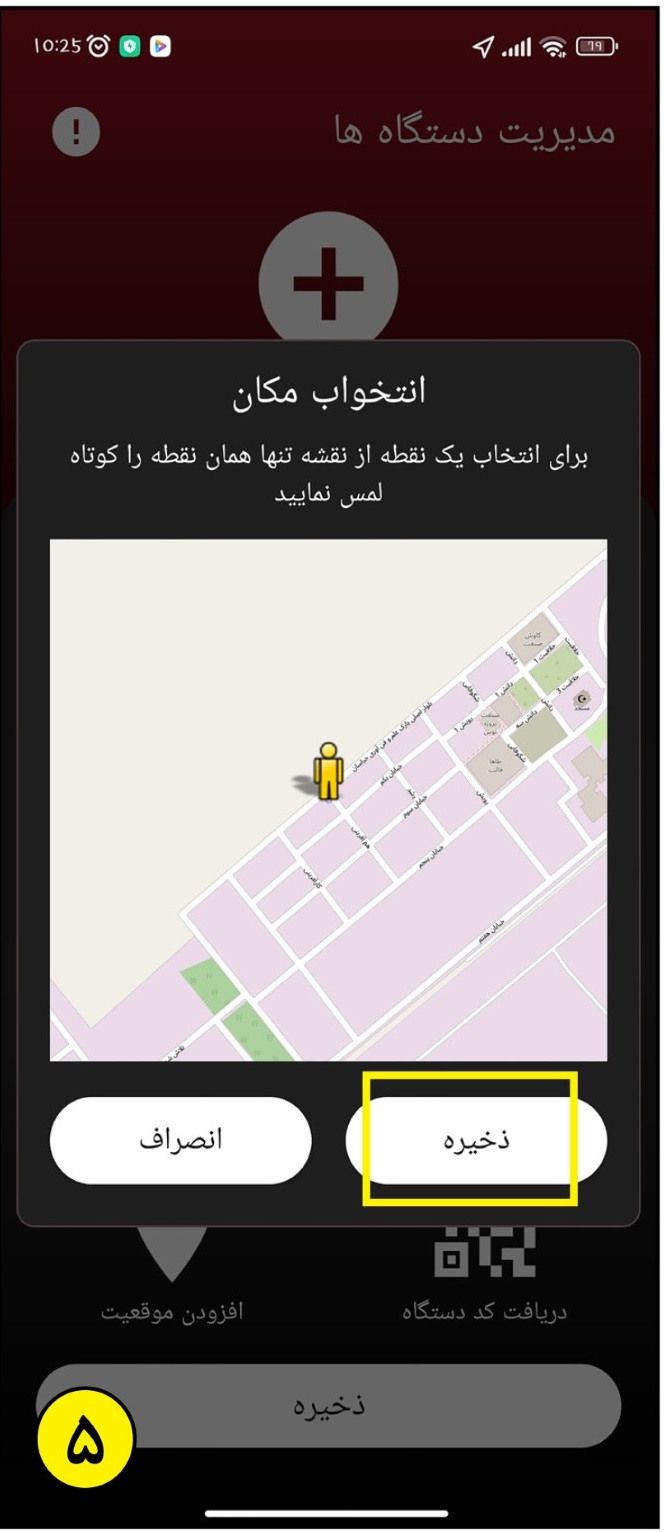

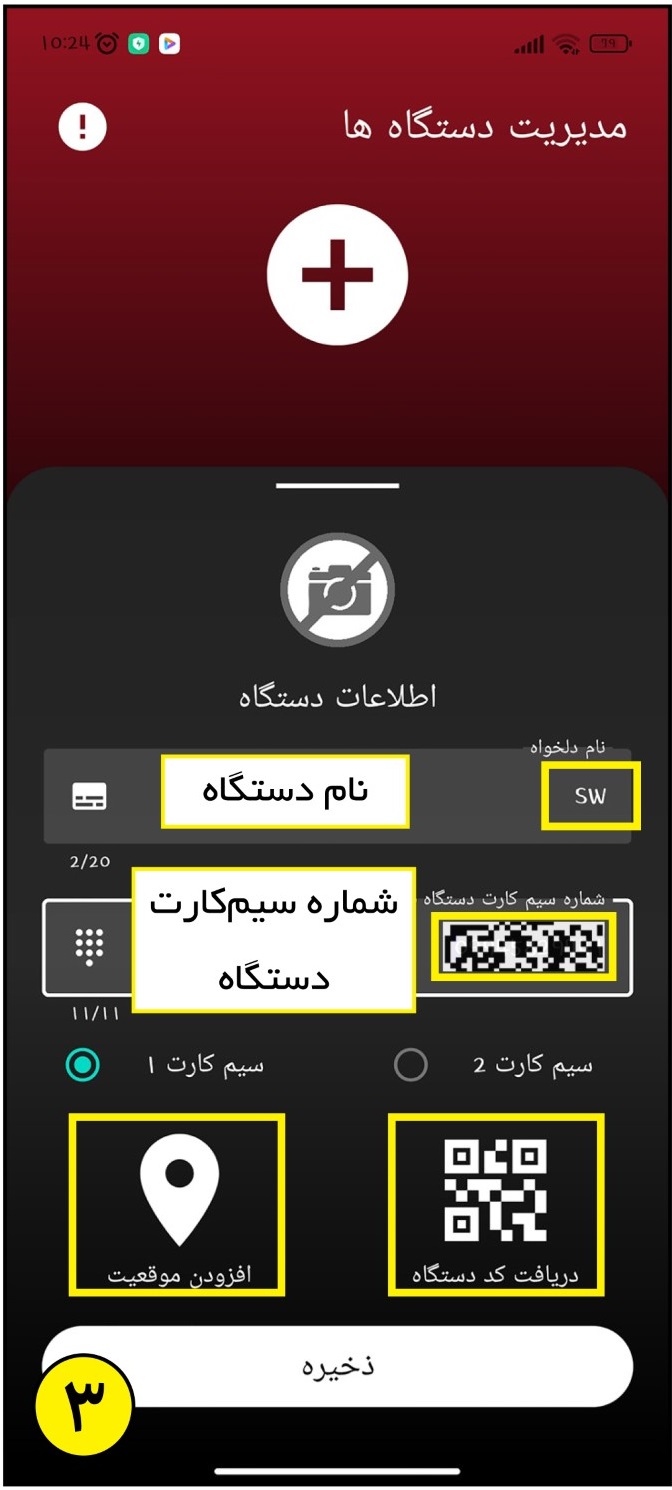

3- با استفاده از گزینه “افزودن موقعیت” مکان فعلی خود که معادل مکان فعلی دزدگیر ردگارد است را تعریف کنید.سپس مراحل را مطابق با شکل‌های 4 و 5 دنبال کنید.

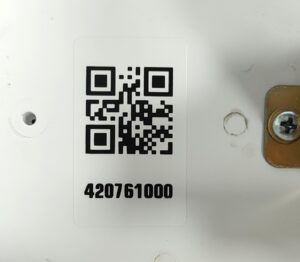

4- پس از انتخاب موقعیت مکانی، با استفاده از گزینه “دریافت کد دستگاه” QR کد روی بدنه دستگاه را اسکن کنید.

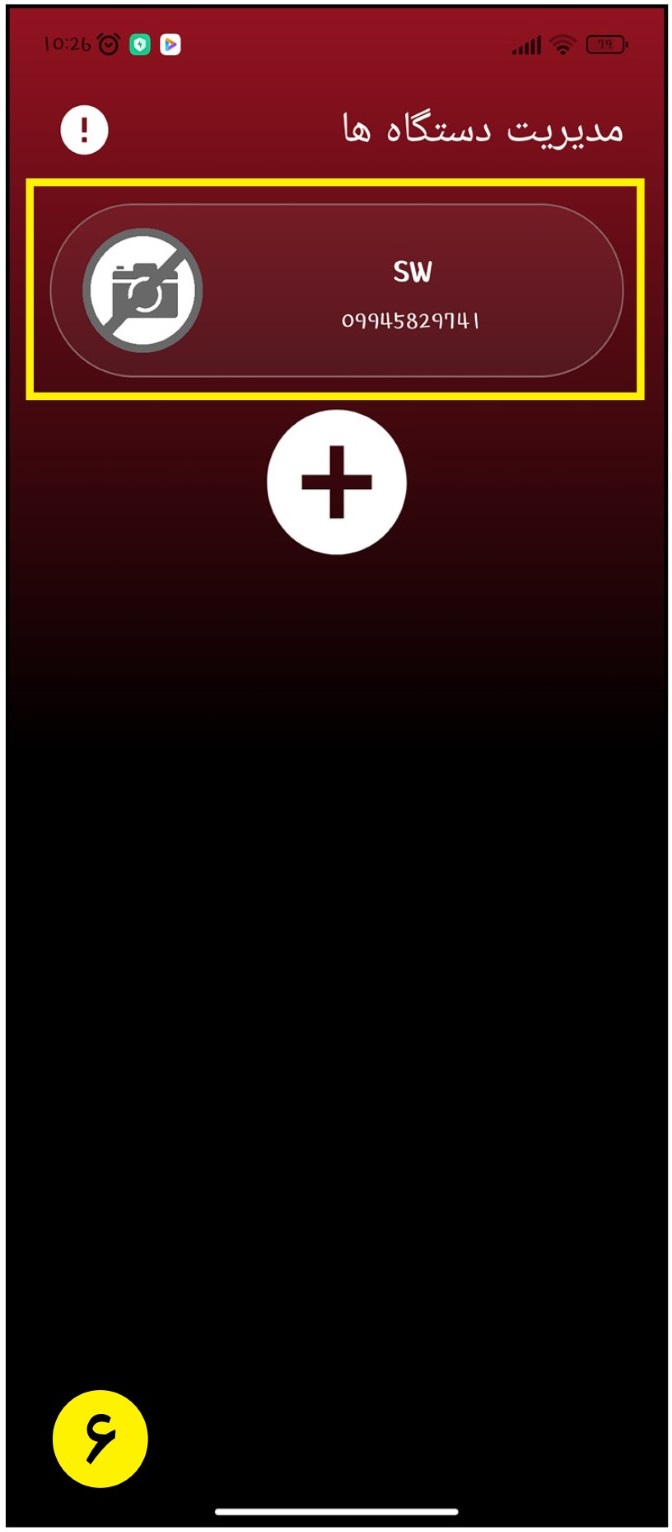

5- پس از اتمام فرایند انتخاب موقعیت مکانی و اسکن QR کد، دستگاه شما به اپلیکیشن افزوده شده که دربردارنده نام دستگاه (فارسی یا انگلیسی) و شماره سیمکارت دستگاه است (شکل 6).

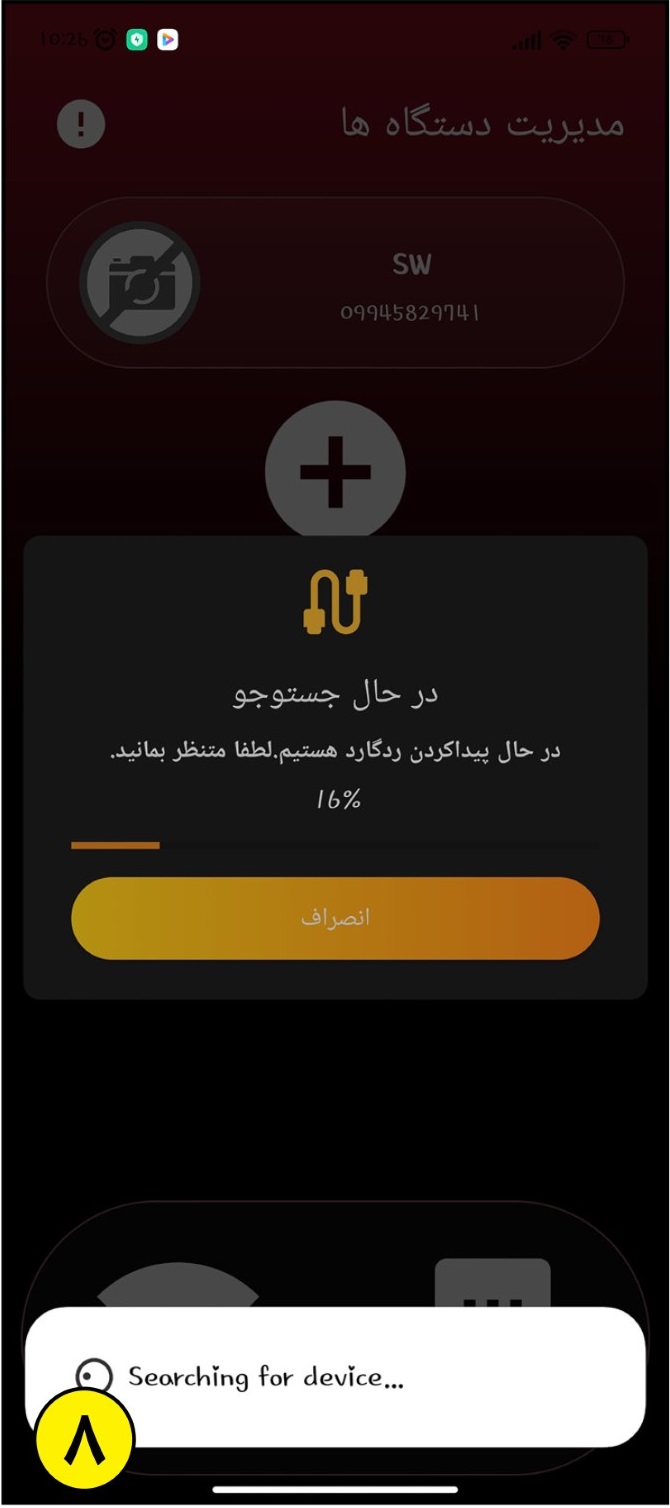

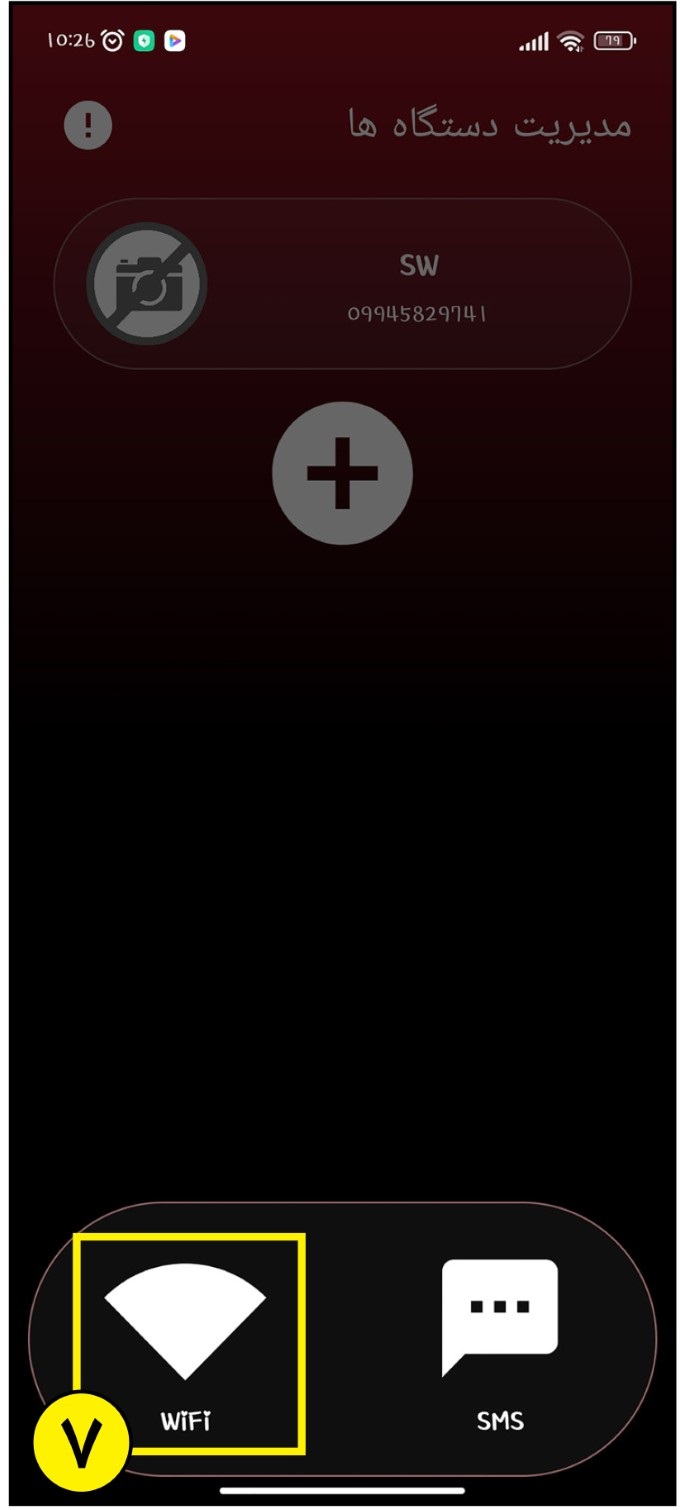

6- با انتخاب دستگاه، از شما خواسته می‌شود که نوع اتصال را انتخاب کنید: WiFi یا SMS. که در وهله اول باید WiFi انتخاب شود. اما پس از تعریف اکانت کاربری و ثبت شماره تماس می‌توانید از هر دو روش استفاده نمایید (شکل 7).

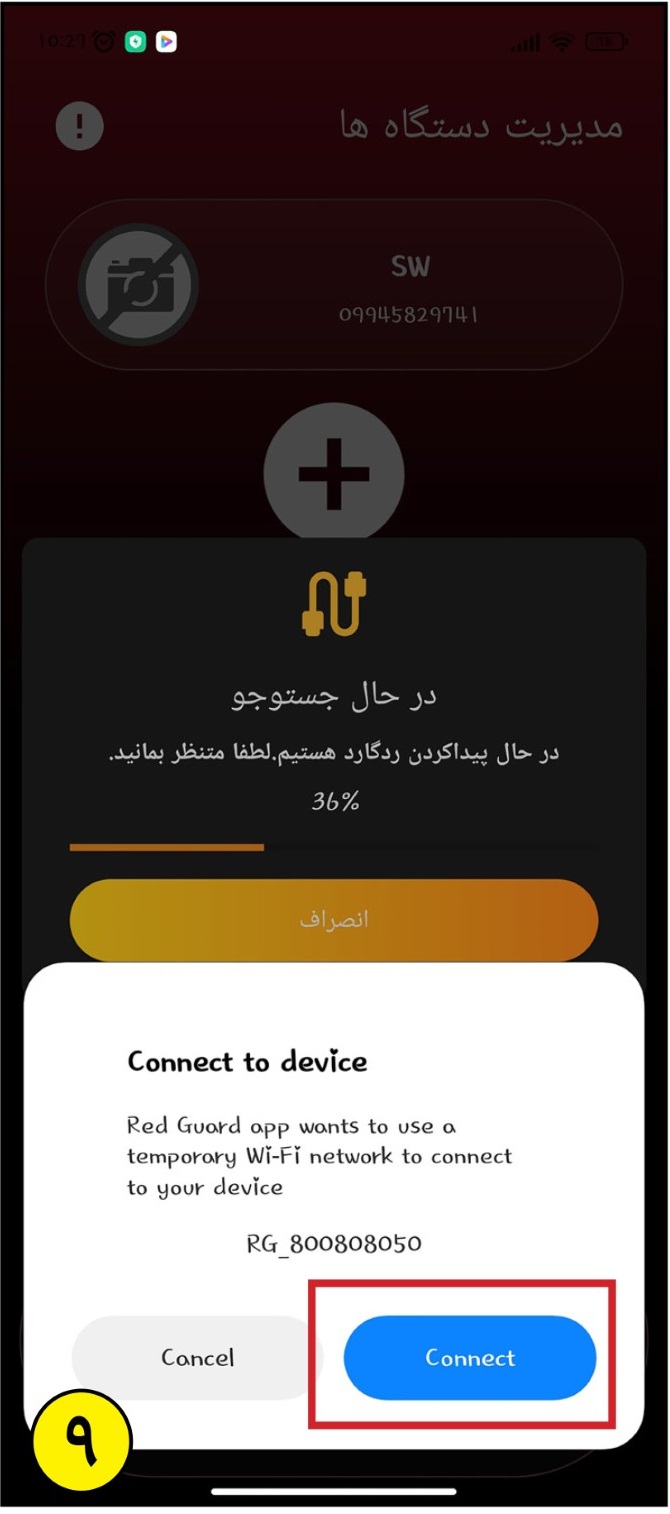

7- پس از یافتن دستگاه لازم است گزینه Connect را انتخاب فرمایید (شکل 9).

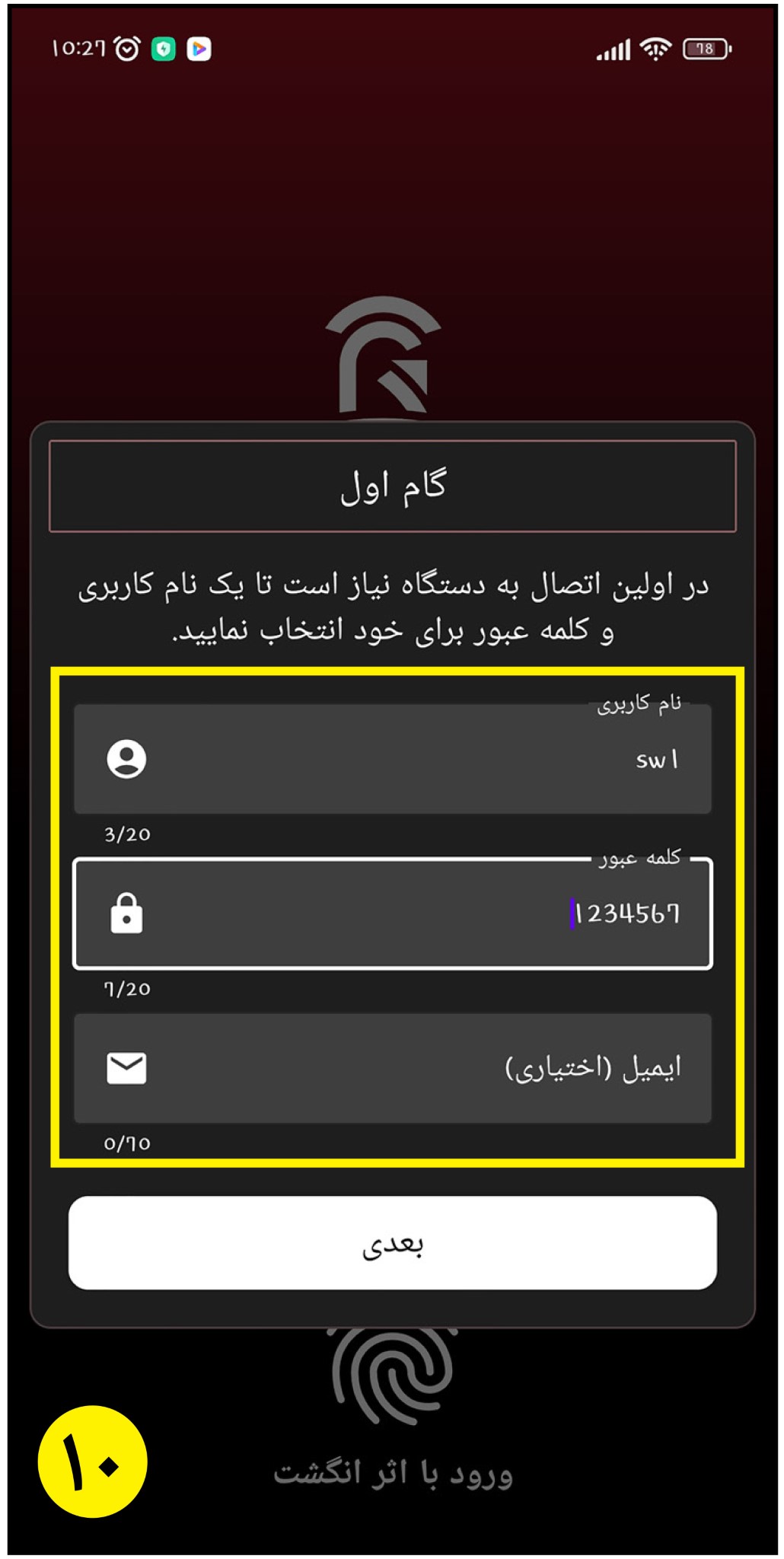

8- پس از Connect شدن لازم است یک نام کاربری (فقط انگلیسی و شامل حروف و/یا اعداد – حداقل شامل 3 کاراکتر)، کلمه عبور (حداقل 6 شماره) و ایمیل (دلخواه) تعریف کرده و «بعدی» را انتخاب کنید (شکل 10).

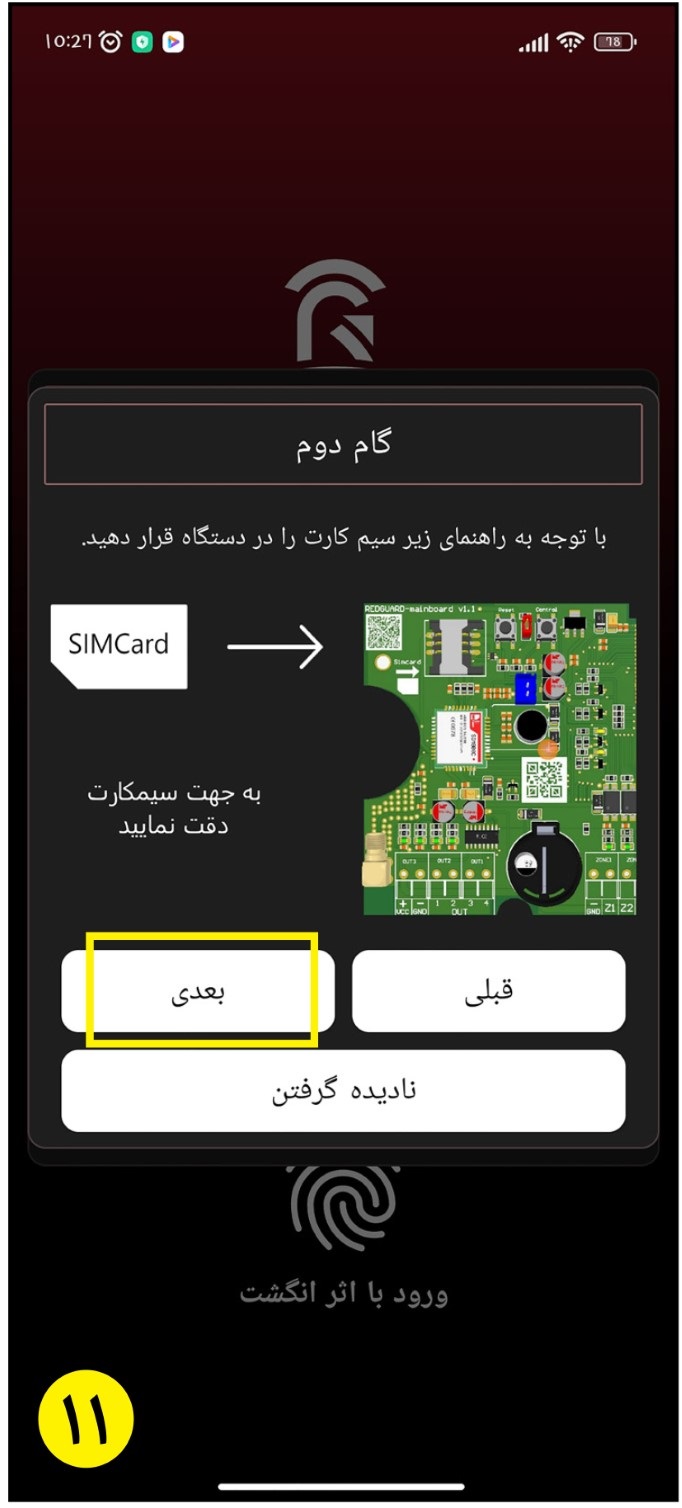

9- سپس از شما خواسته می‌شود تا سیمکارت دستگاه را که پیش از این به هنگام ثبت دستگاه وارد کرده بودید، را درون دستگاه قرار دهید. جهت قرارگیری سیمکارت هم توسط اپلیکیشن و هم بر روی برد نشان داده شده است بنابراین در جایگذاری آن دقت فرمایید. سپس “بعدی” را انتخاب کنید.

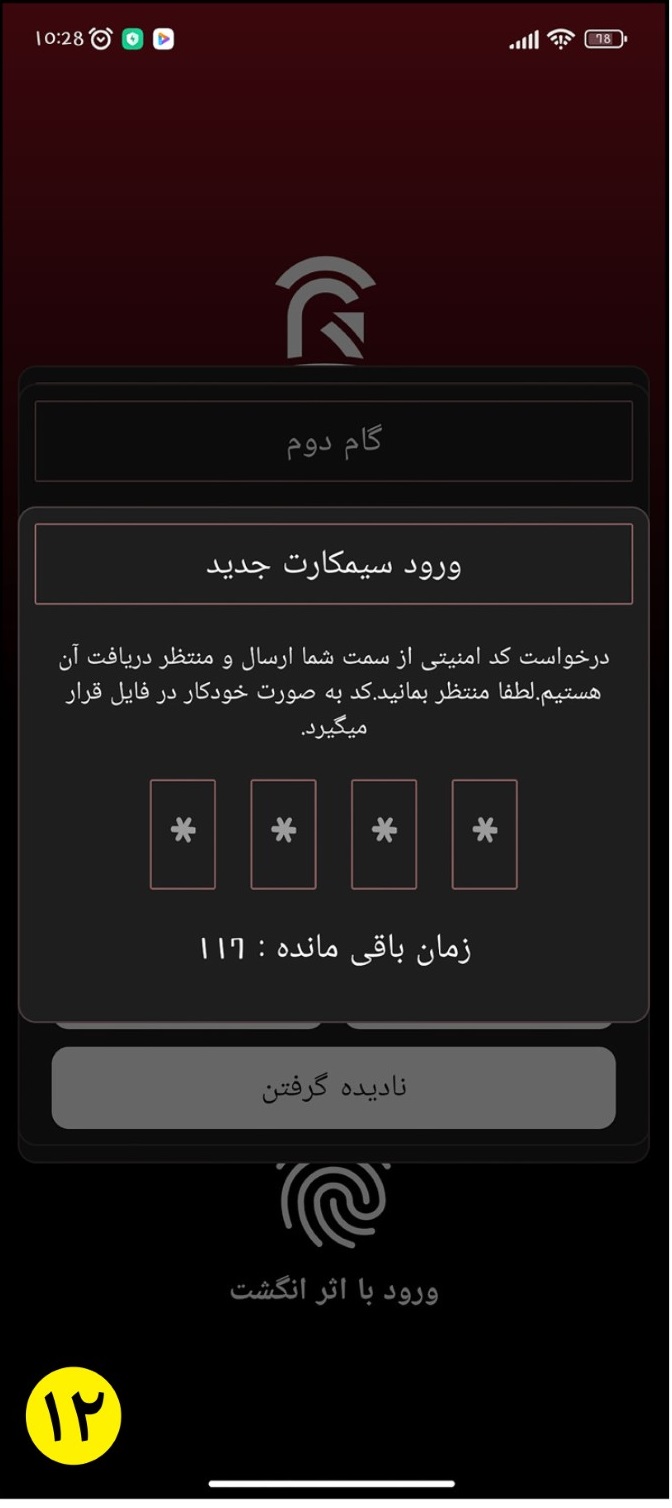

10- پس از ظاهر شدن پیغام‌های دسترسی، که لازم است تمامی دسترسی‌های خواسته شده از سوی اپلیکیشن توسط کاربر داده شود، کادری باز می‌شود که در یک بازه زمانی کد تاییدی به صورت خودکار وارد شده و پیامکی حاوی *کد چها رقمی* شماره موبایل کاربر* به موبایل کاربر ارسال می‌شود؛ که بیانگر این موضوع بوده که دستگاه شماره همراه کاربر را شناسایی و ذخیره کرده است.
این رخداد بدین معنی است که بین اپلیکیشن و اپراتور سیمکارت دستگاه ارتباطی برقرار نشده است.

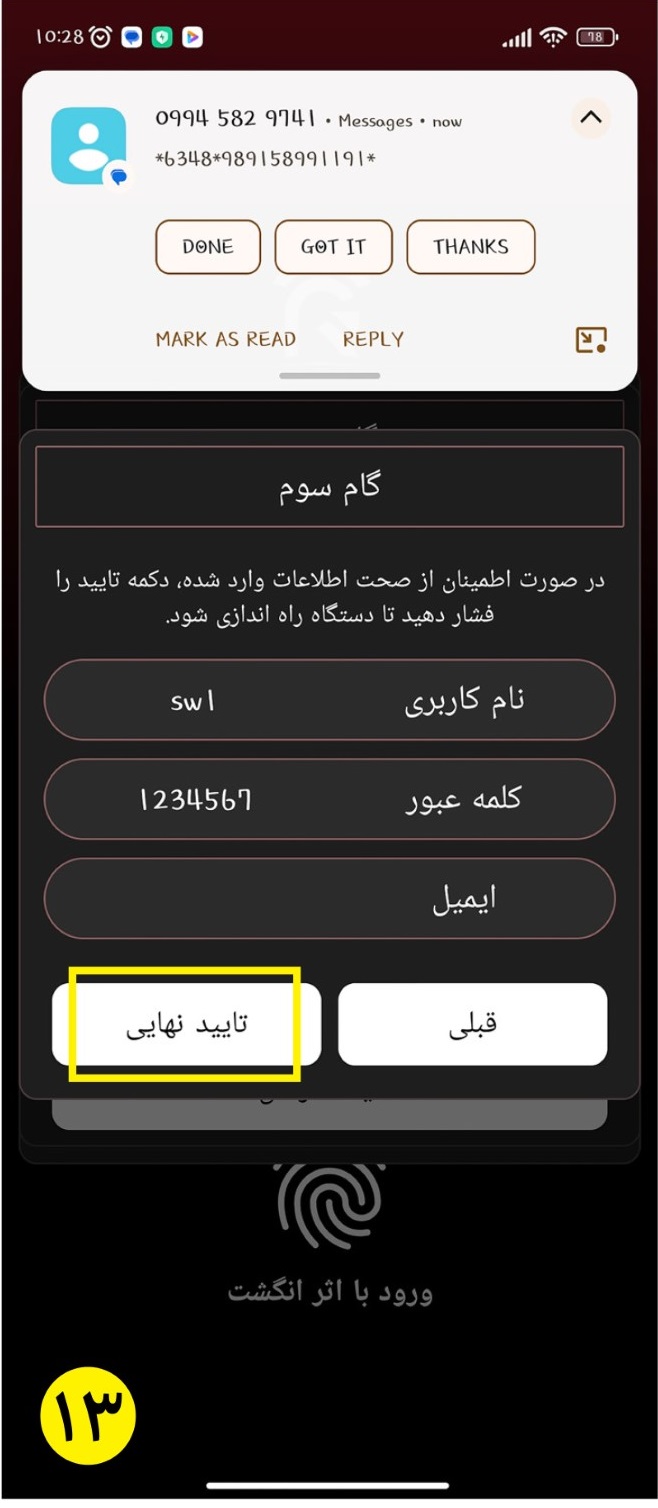

11- در صورت شناسایی سیمکارت، کادری باز شده (شکل 13) تا درستی اطلاعات خود را بررسی کرده و در صورت صحت “تایید نهایی” را انتخاب کنید. در صورتی که اطلاعات با آنچه مد نظر شما بود مغایرت داشت می‌توانید با انتخاب متوالی گزینه “قبلی” به مرحله مورد نظر رفته و اشتباهات را اصلاح کرده و دوباره فرایند را تکرار کنید.
2-2- تنظیمات اپلیکیشن دزدگیر هوشمند ردگارد از طریق WiFi #

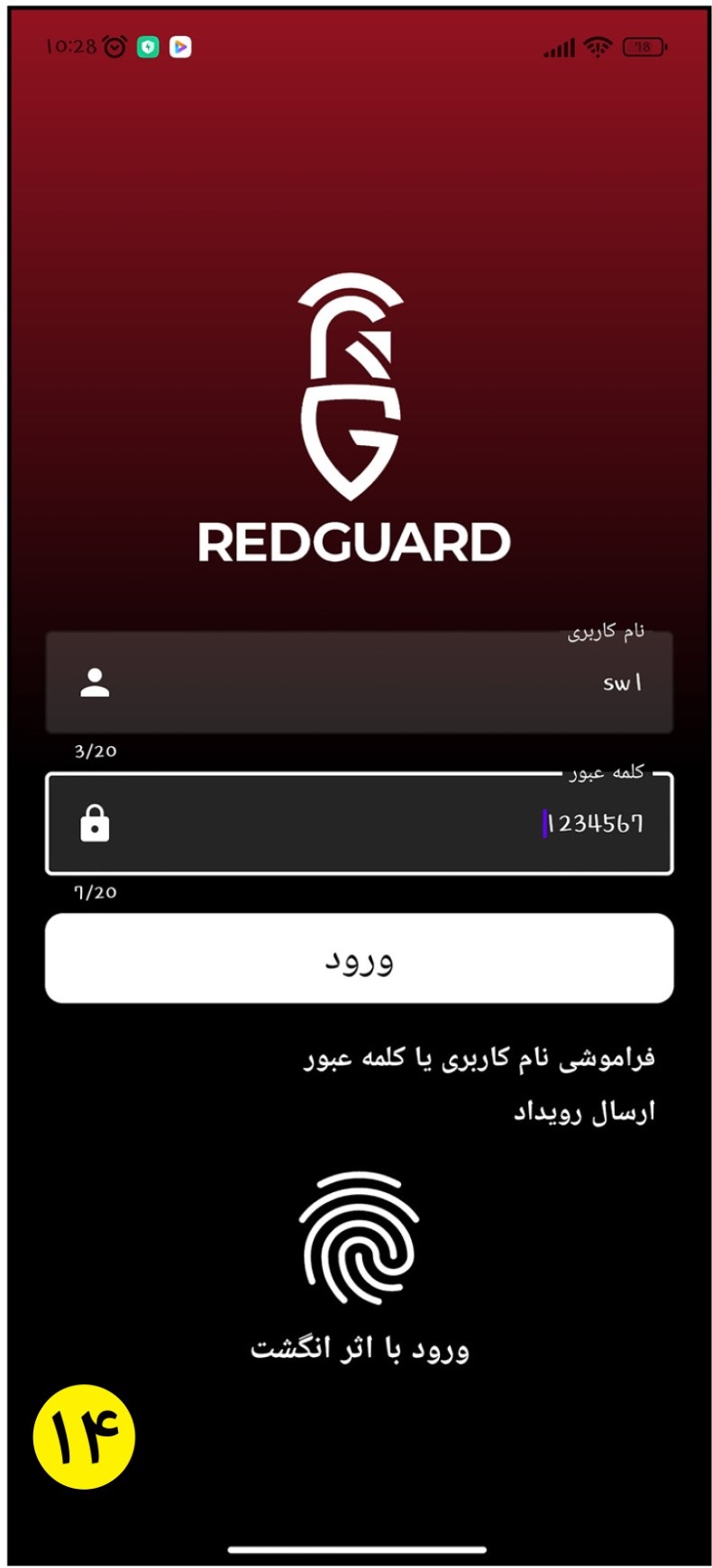

1- وارد اپلیکیشن شده و نام کاربری و کلمه عبور خود را وارد کنید ( در بار اول حتما باید اطلاعات خود را وارد کرده و وارد اپلیکیشن شوید). به محض وارد شدن به طور خودکار اثر انگشت برای شما فعال شده و از آن پس می‌توانید با اثر انگشت وارد اپلیکیشن شوید (در صورتی که گوشی شما از این قابلیت پشتیبانی کند) (شکل 14).
2- با انتخاب گزینه ورود، شما وارد صفحه خانگی (Home Page) می‌شوید. ابتدا، شما شاهد نام دستگاه، وضعیت فعلی دستگاه (مسلح/غیرمسلح بودن)، اطلاعات کلی دستگاه شامل آخرین رویدادها، مقدار اعتبار سیمکارت، وضعیت زون‌ها (تحریک/عدم تحریک)، وضعیت باتری (عدم اتصال/نمایش مقدار شارژ)، نام کاربر و برق (اتصال/عدم اتصال) هستید. با انتخاب هریک اطلاعات مربوط به آن نمایش داده می‌شود (به غیر از گزینه برق و وضعیت باتری). در قسمت بعد دو آیکون وجود دارد که کاربر/تکنیسین می‌تواند با استفاده از آن دستگاه را مسلح یا غیرمسلح کند؛ در این صورت ARM LED با توجه به جدول 1 تغییر وضعیت خواهد داد. با هر تغییر پیامکی به کاربر ارسال می‌شود که وضعیت دستگاه را گزارش می‌دهد. کادر پایین شامل چهار آیکون بوده که شامل موارد زیر است:
“صفحه خانگی” (شکل 15)،
“وضعیت خروجی‌ها” (رله‌ها) (شکل 20)،
“تنظیمات” (شکل 22)
“صفحه مشخصات دستگاه” (شکل 46)

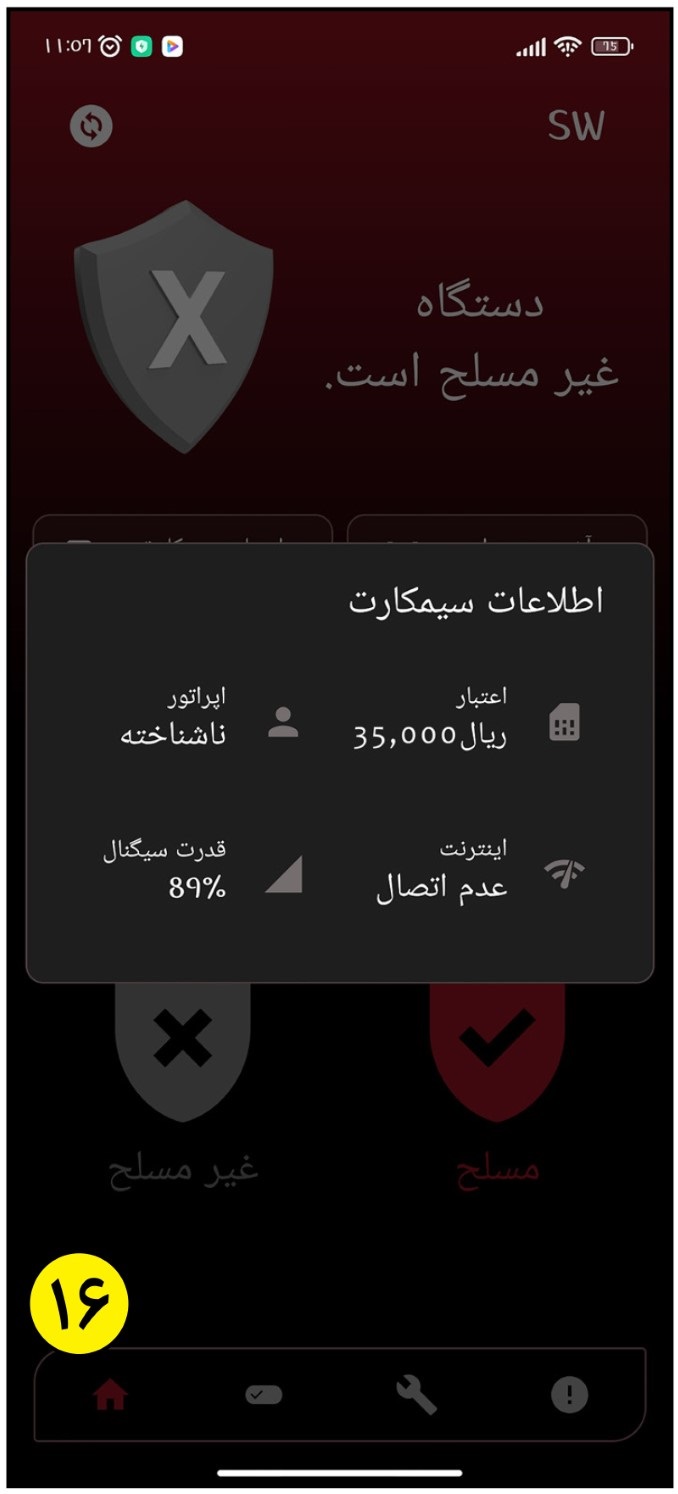

4- اطلاعات سیمکارت شامل میزان اعتبار، نام اپراتور، وضعیت اینترنت و قدرت سیگنال (میزان آنتن‌دهی) است (شکل 16).

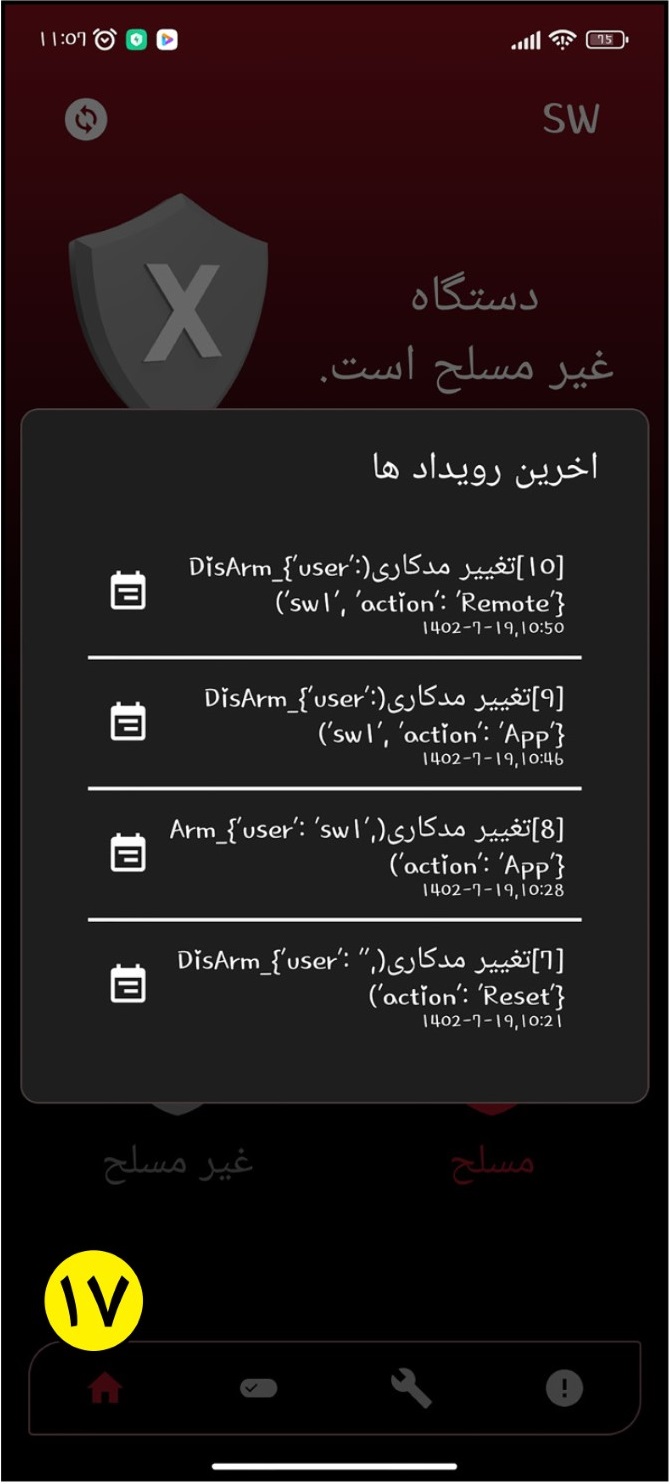

5- بخش آخرین رویدادها 10 عملیات آخری که انجام شده است را نمایش می‌دهد (شکل 17).

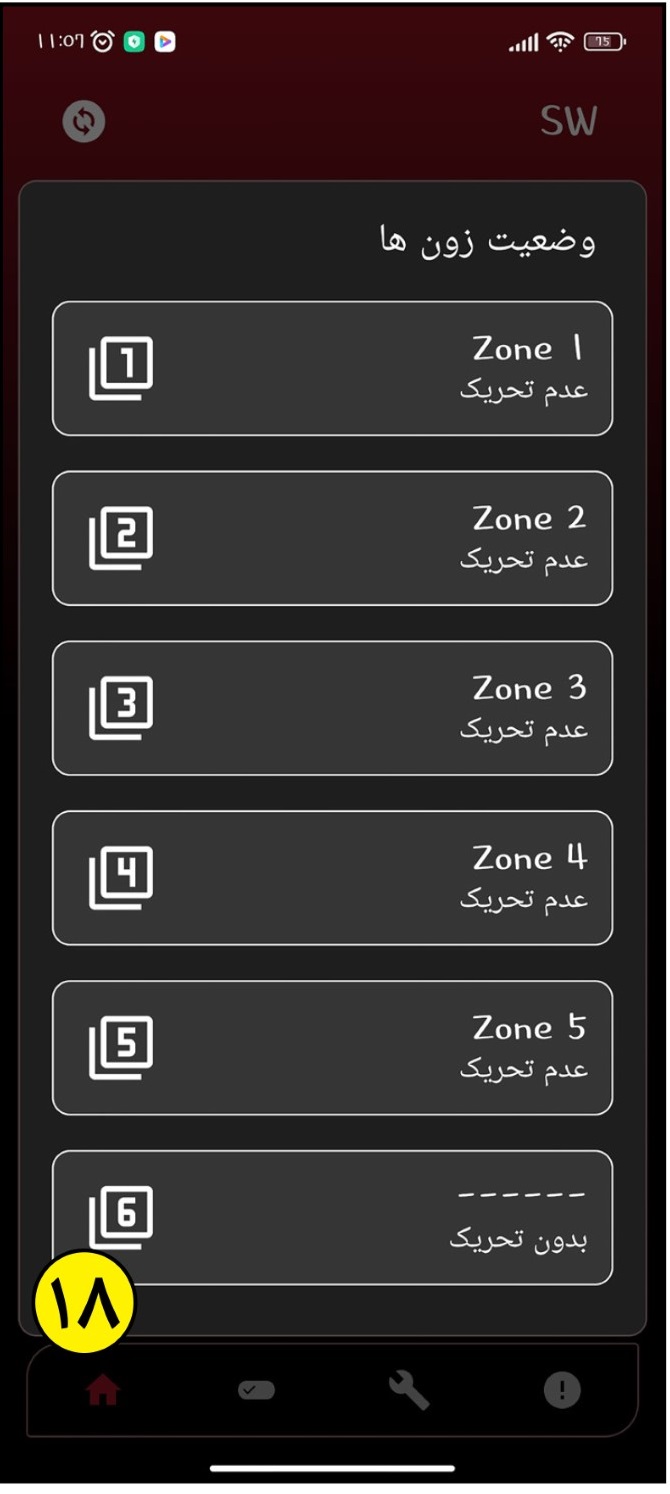

6- شکل 18 نشان دهنده وضعیت زون‌ها است و در صورتی که هریک از زون‌ها تحریک (فعال) شده باشند قرمز رنگ می‌شود. در صورتی که هیچ یک تحریک نشده باشند، در شکل 15 عدم تحریک و اگر حداقل یکی از سنسورها فعال باشند در شکل 15 عبارت تحریک نمایش داده خواهد شد.

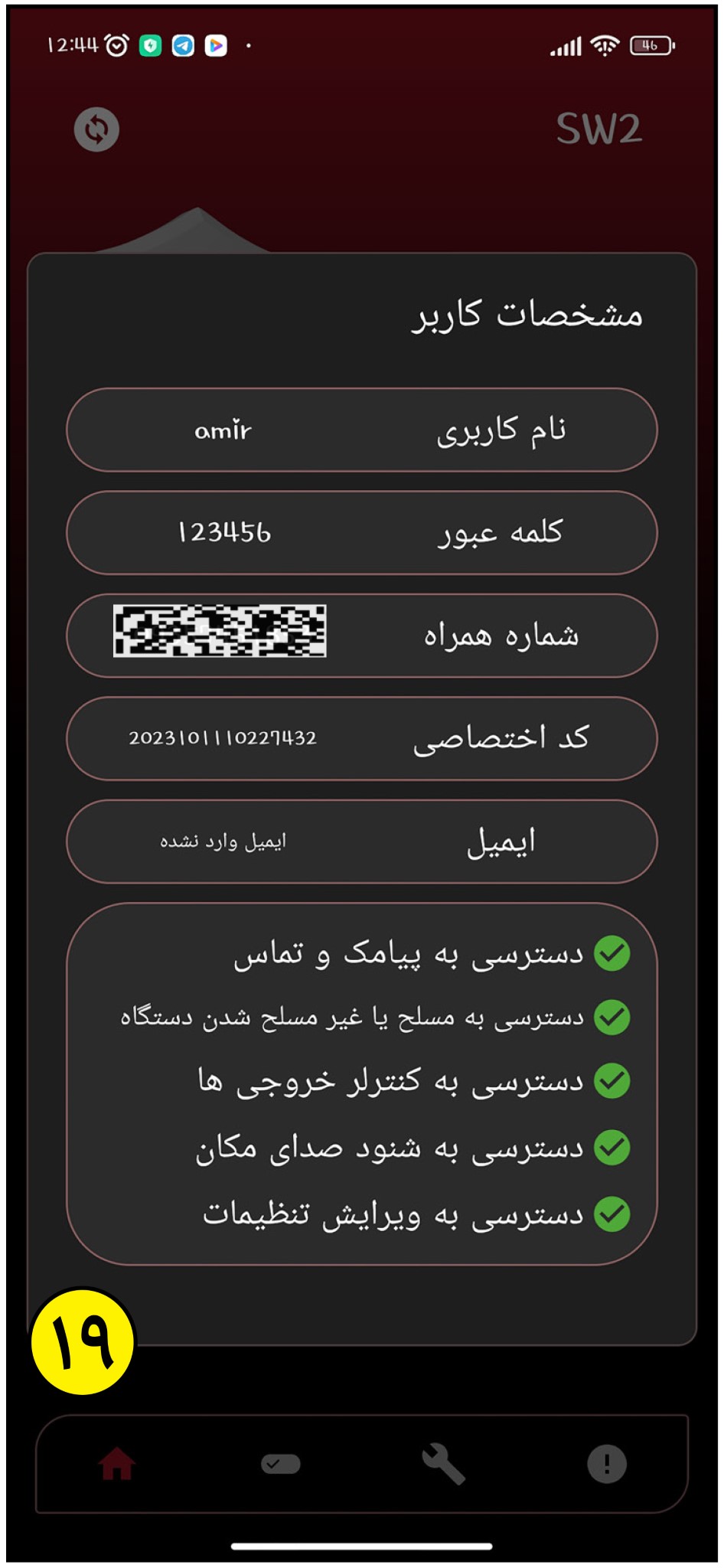

7- بخش کاربر، کلیه اطلاعات کاربر اعم از نام کاربری، کلمه عبور، شماره همراه، کد اختصاصی، ایمیل و موارد دسترسی را نشان می‌دهد (شکل 19).

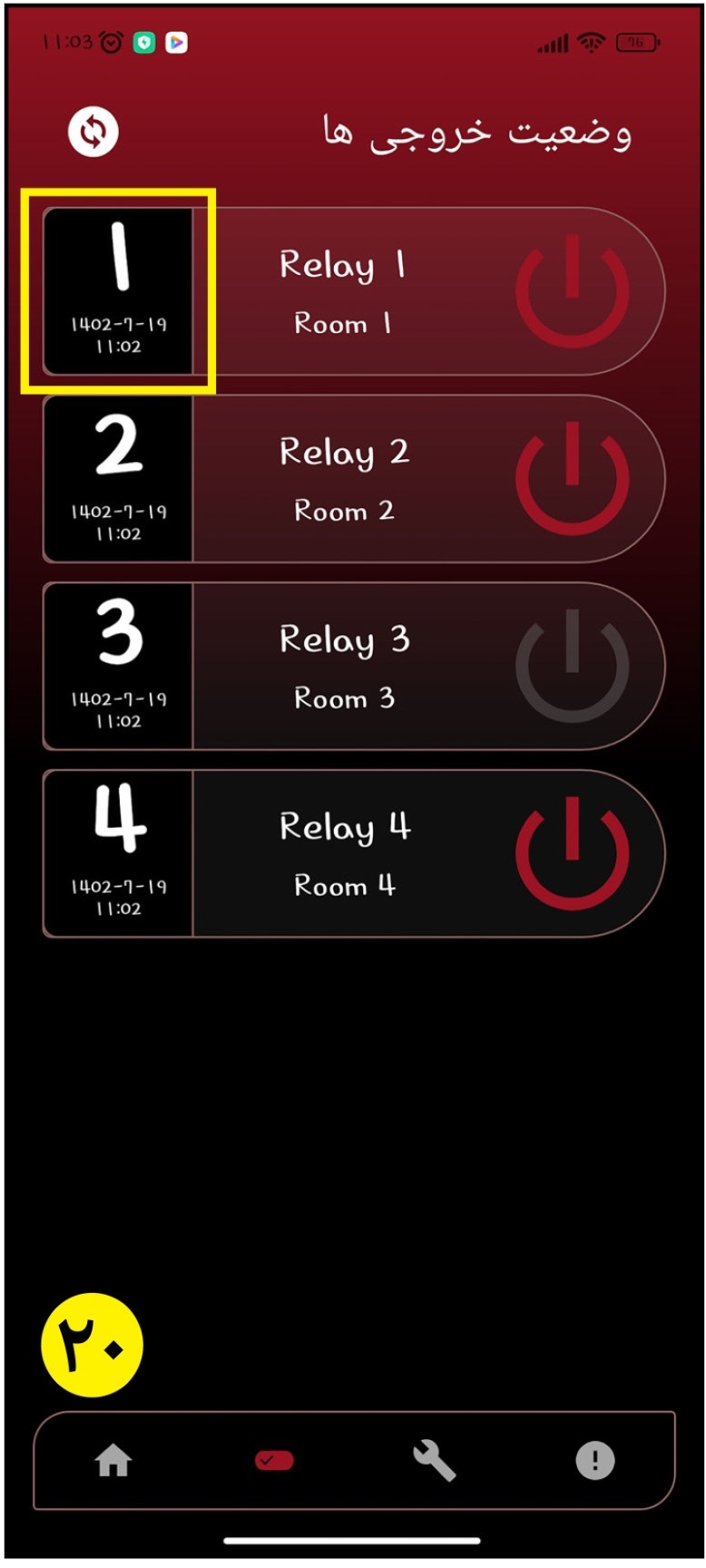

1- برای خروجی‌ها (خروجی ها شامل اکتور تک رله سیمی، اکتور تک رله بیسیم، چهار رله سیمی و چهار رله بیسیم است ) چهار جایگاه درنظر گرفته شده است (شکل 20). اگر (
) قرمز رنگ باشد به معنی فعال بودن خروجی و اگر خاکستری رنگ باشد به معنی غیرفعال بودن آن است. در کادرهای مشکی رنگ، ساعت و تاریخ آخرین تغییر بر روی خروجی‌ها نشان داده می‌شود. با نگه داشتن هر یک از خروجی‌ها می‌توانید نام و مکان آن خروجی را تعریف کنید (شکل 21).
در نهایت تمامی تغییرات را ذخیره کنید.

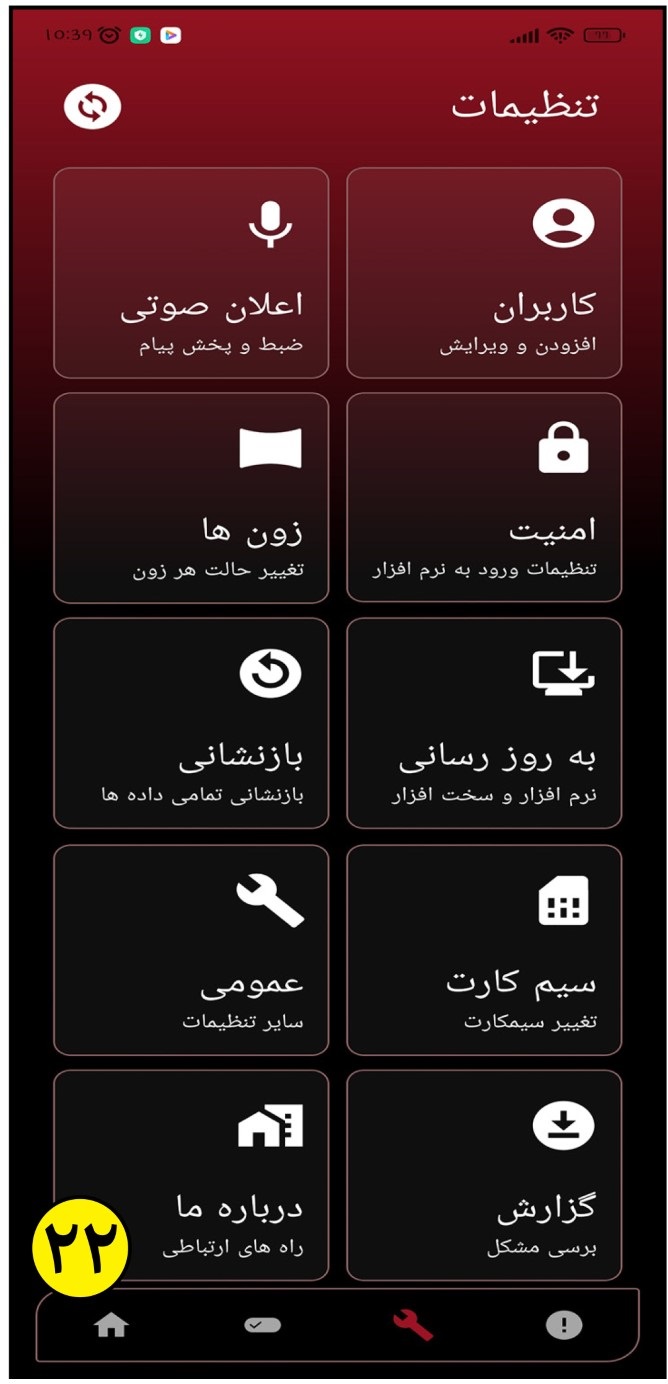

1- منوی بعدی تنظیمات است (شکل 22). تنظیمات اصلی دستگاه در این بخش انجام می‌شود.

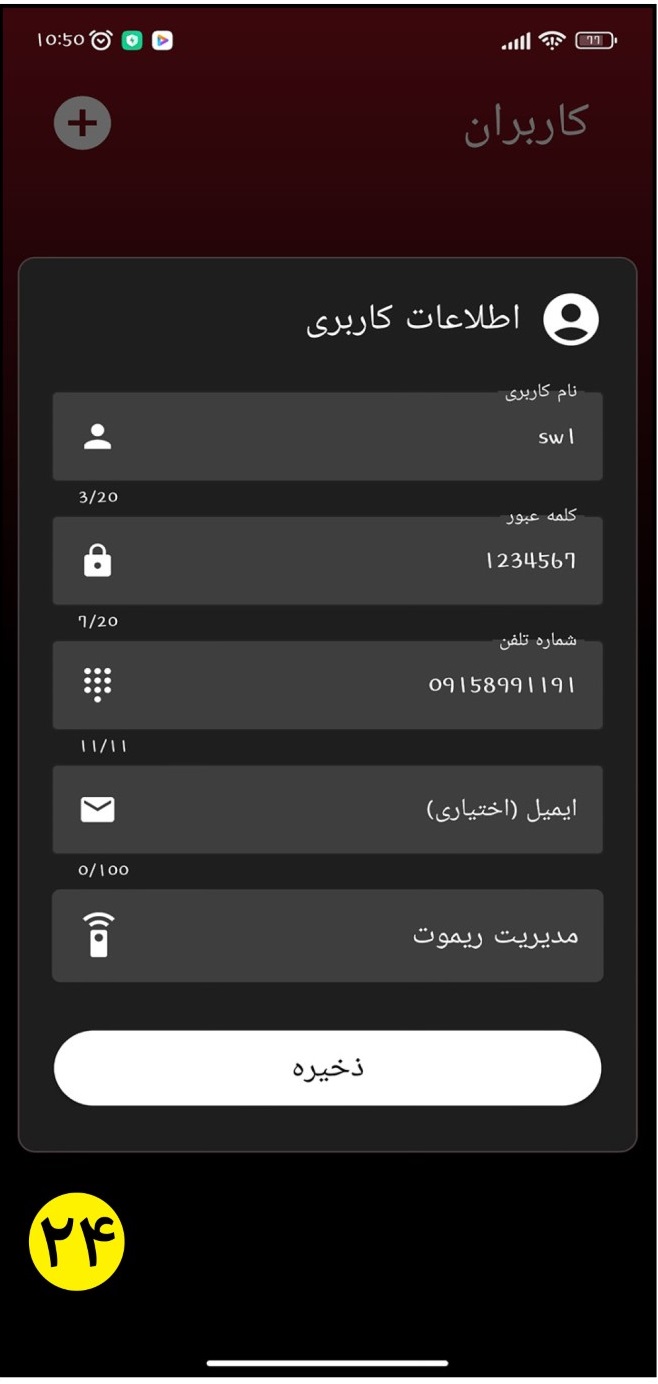

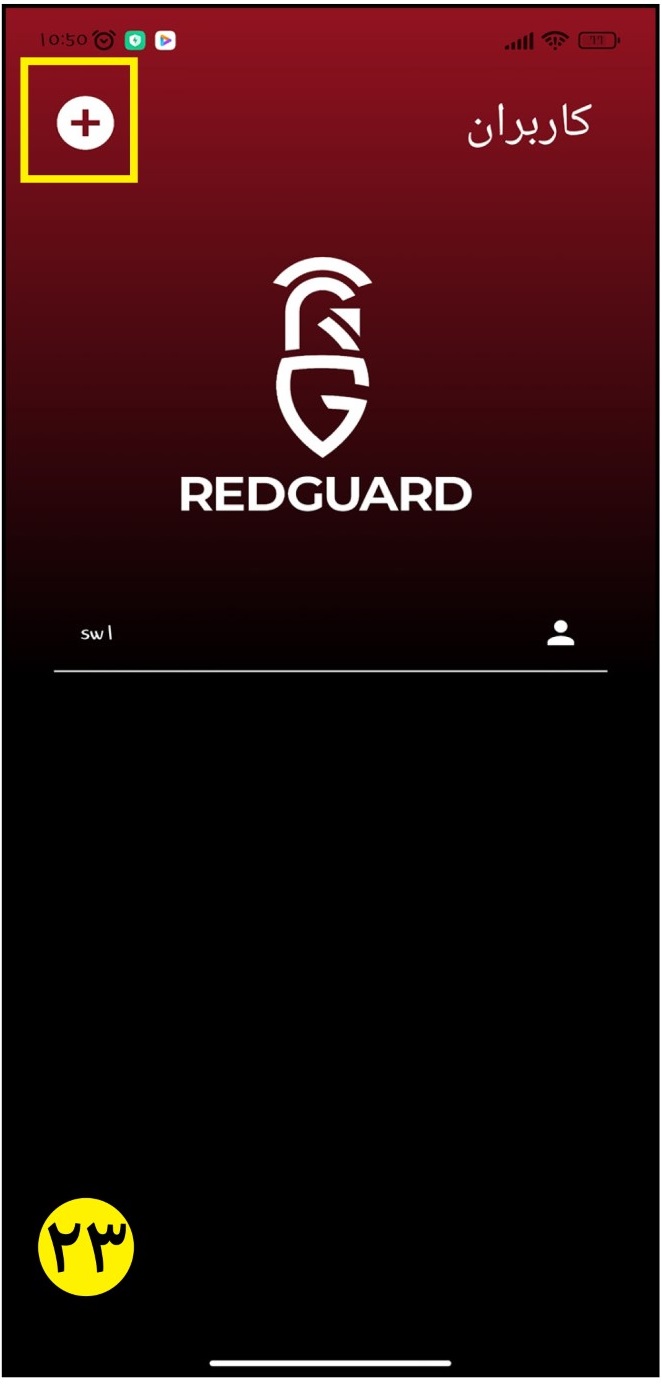

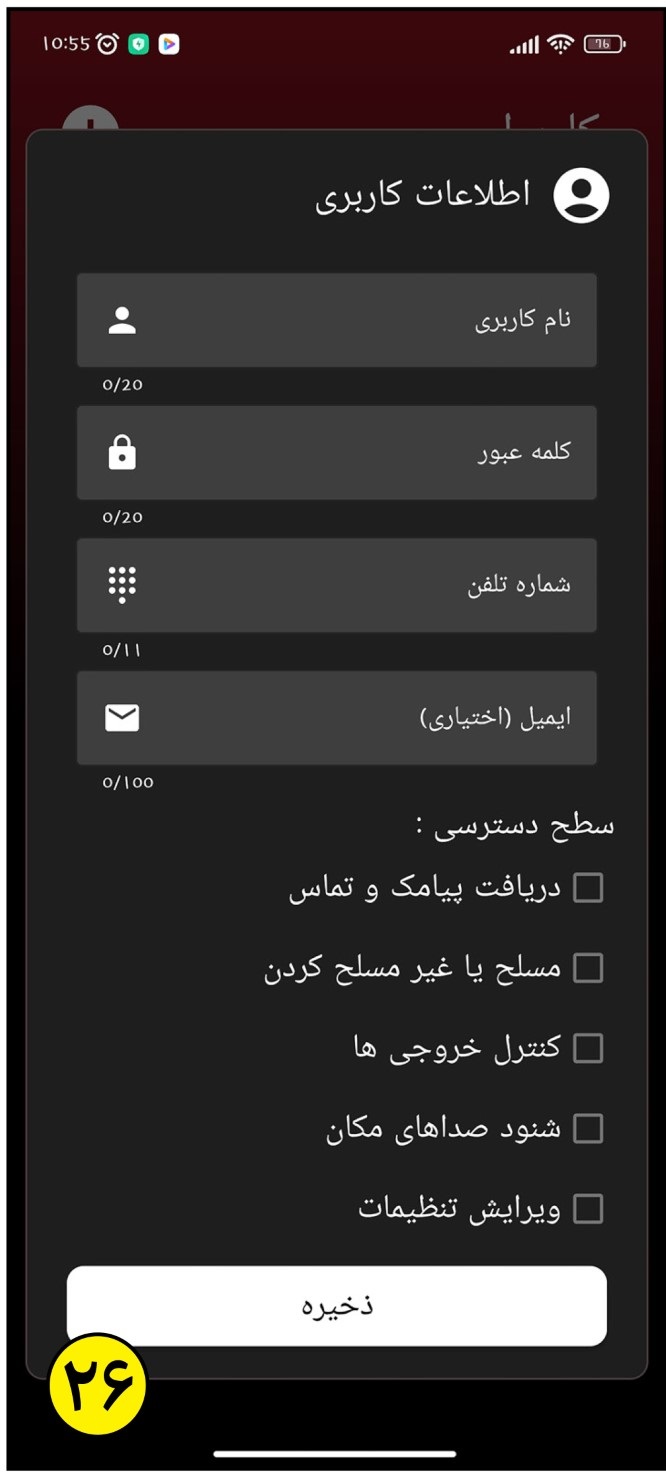

2- در بخش کاربران، شما می‌توانید اطلاعات فعلی خود را مشاهده کرده و در صورت نیاز آن را ویرایش کنید (شکل 23 و 24). با انتخاب آیکون “+” می‌توانید کاربر جدیدی تعریف کرده و سطوح دسترسی را برایش تعریف کنید (شکل 26). سپس کاربر جدید لازم است پس از نصب اپلیکیشن در گوشی خود و ثبت دستگاه، با استفاده از یوزر و پسوردی که برایش تعریف شده وارد اکانت خود می‌شود.

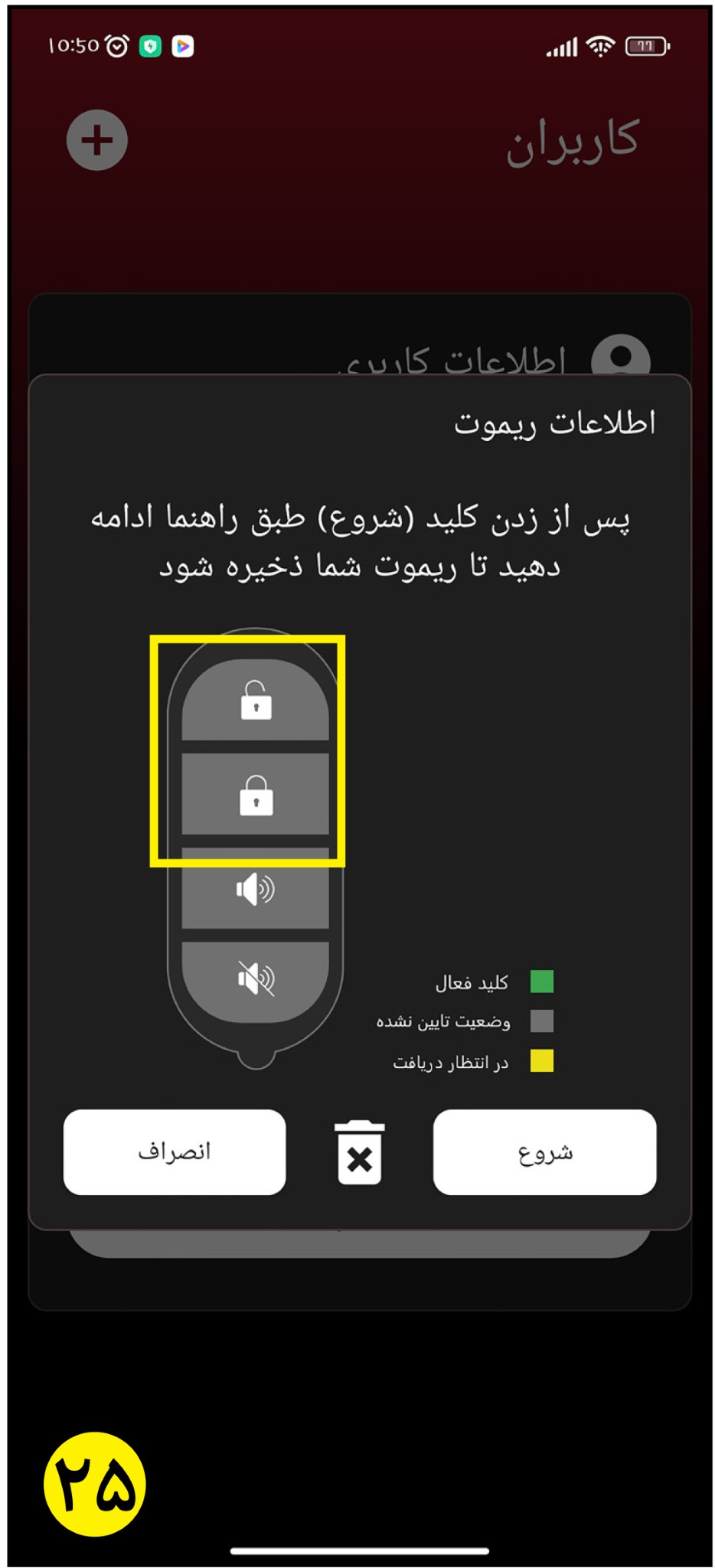

3- با انتخاب گزینه مدیریت ریموت صفحه‌ای مانند شکل 25 باز می‌شود. با استفاده از این بخش شما می‌توانید دو حالت فعال (مسلح، Armed) و غیرفعال (غیرمسلح، Disarmed) را تعریف کنید. بدین منظور ابتدا گزینه شروع را انتخاب کرده و برای هر کلیدی که روی ریموت گرافیکی روشن شد کلید مورد نظر را نگه داشته و پس از دریافت اطلاعات دست خود را رها کند و برای تعریف کلید بعدی اقدام کند.

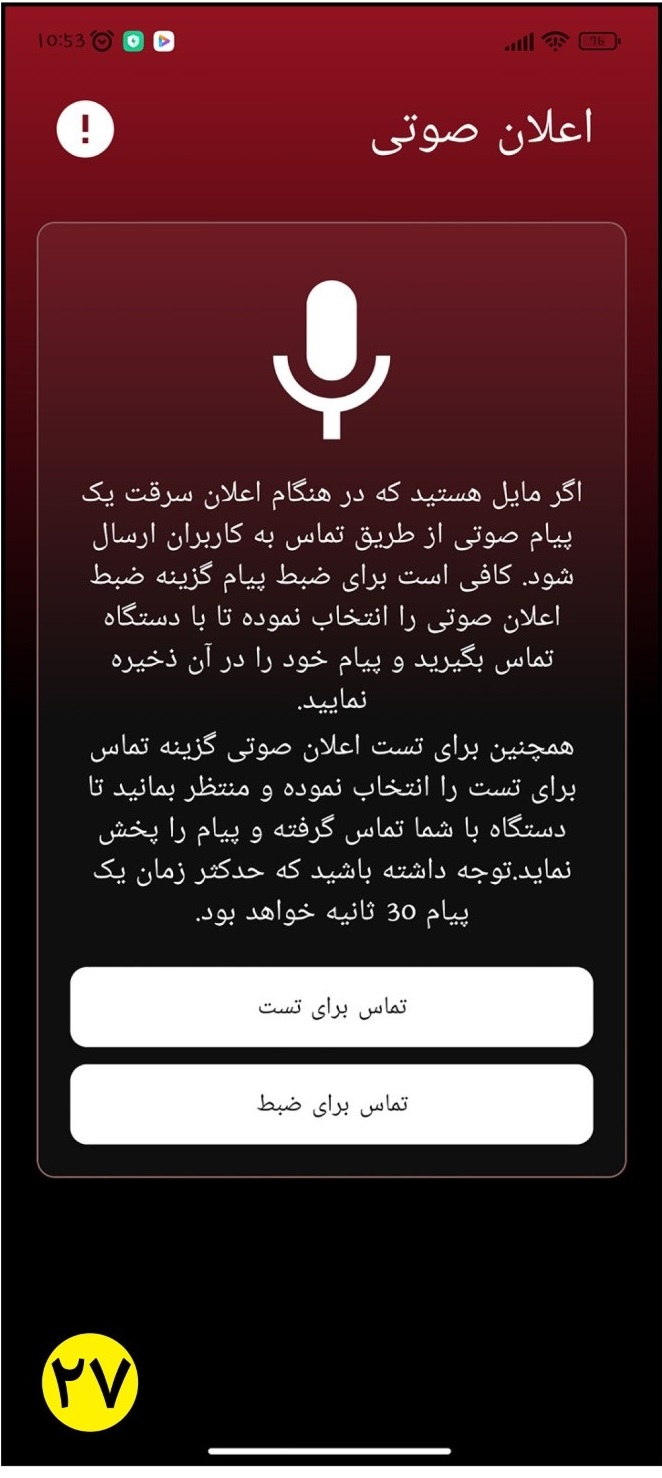

4- به صفحه تنظیمات بازگردید. در صورت انتخاب گزینه اعلان صوتی، صفحه‌ای مطابق شکل 27 باز شده که دستورالعمل آن در توضیحات همان صفحه داده شده است.

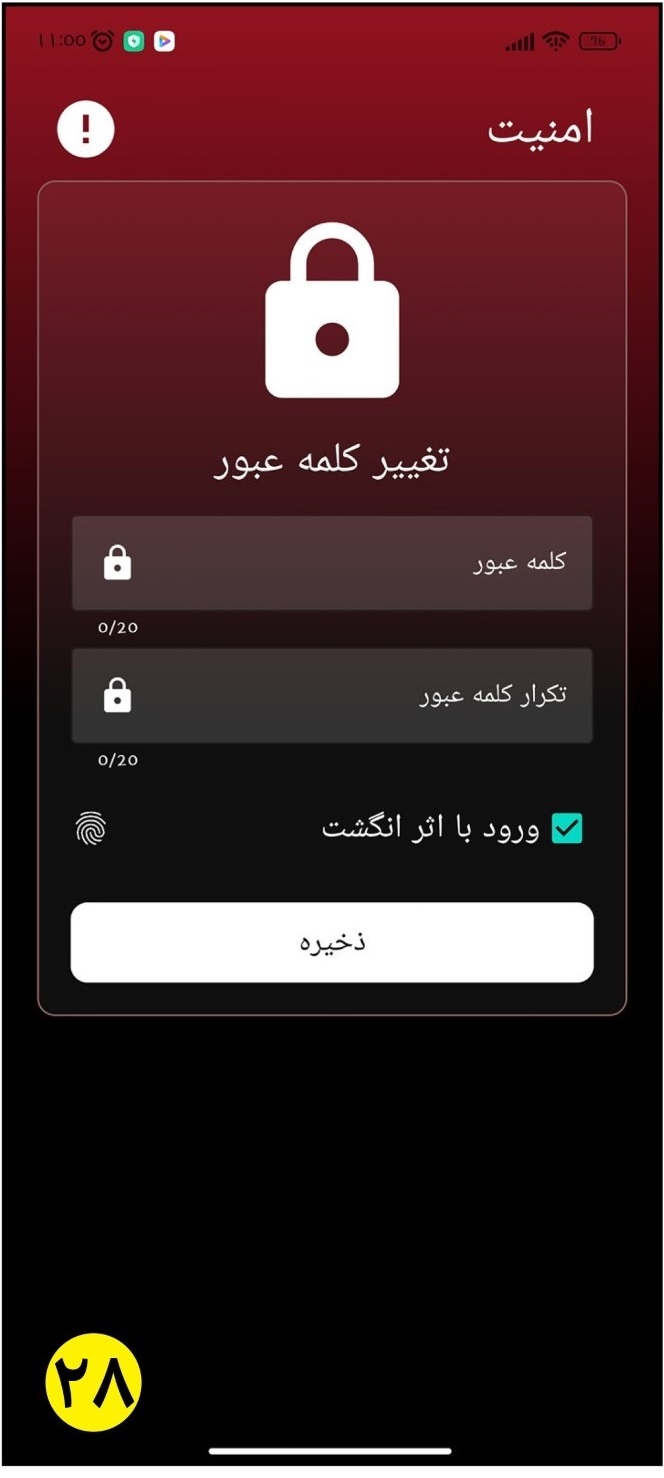

5- با انتخاب گزینه امنیت در“صفحه تنظیمات”، شما می‌توانید کلمه عبور خود را تغییر داده و در صورت تمایل قابلیت اثر انگشت را فعال/غیرفعال کنید (در حالت پیش‌فرض فعال است).

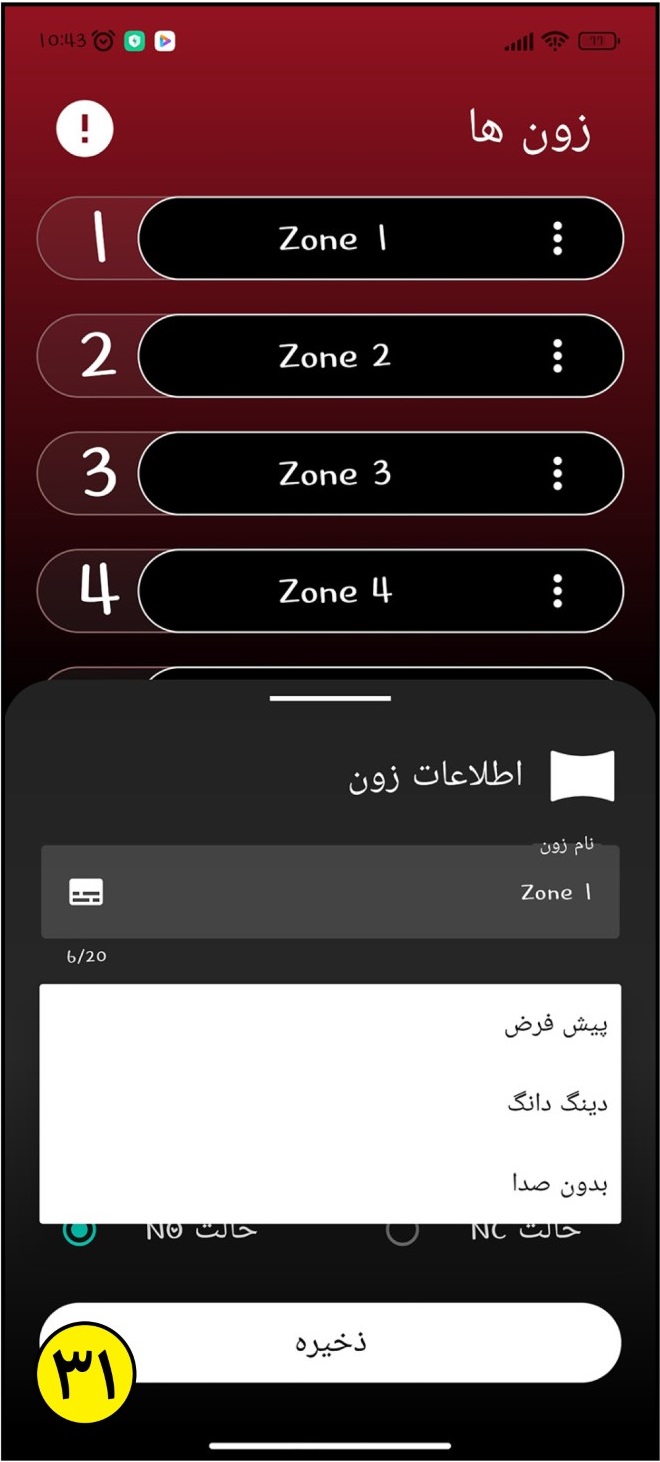

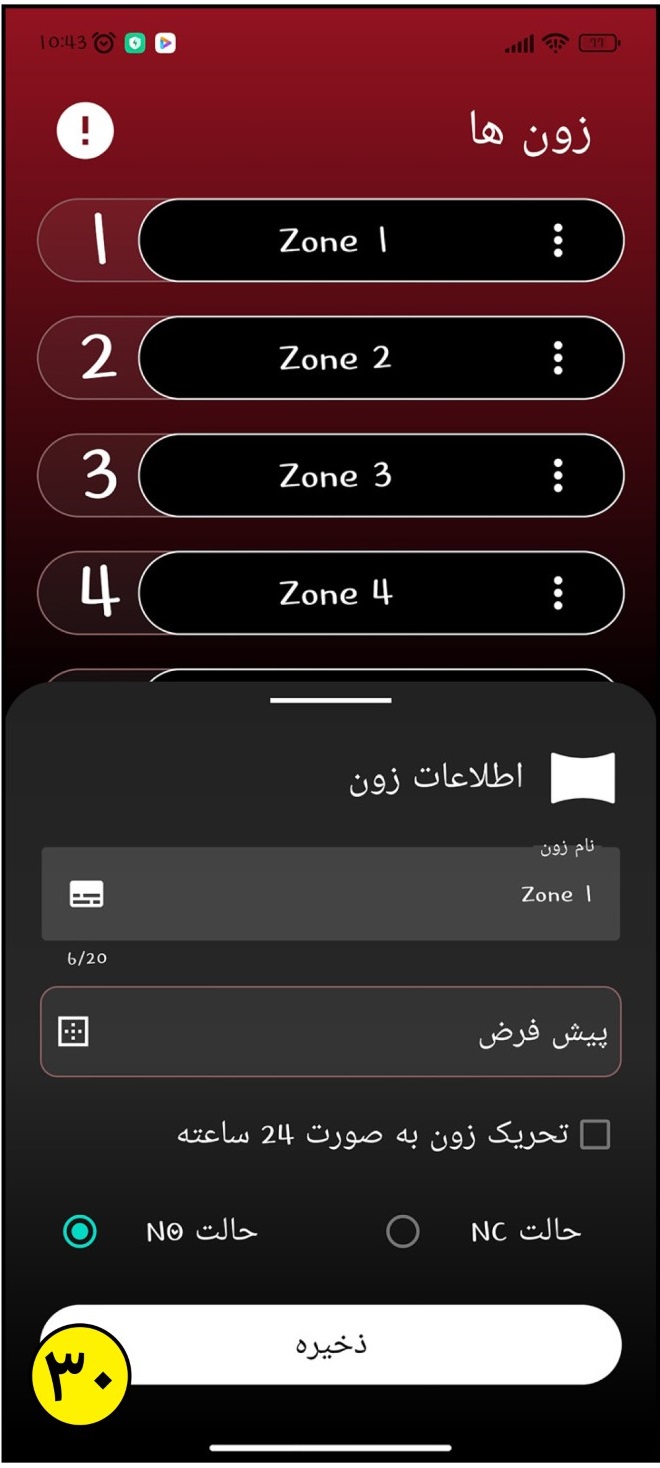

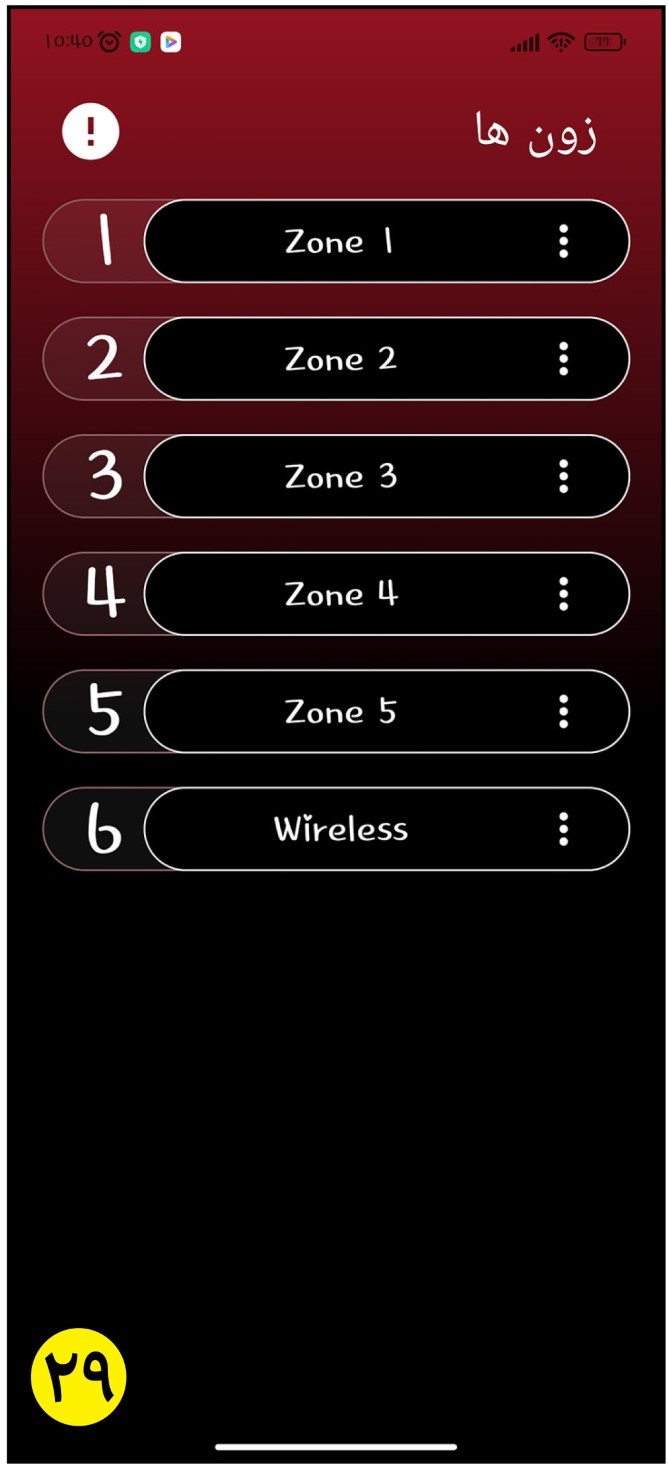

6- جهت تنظیم وضعیت زون‌ها کافیست در“صفحه تنظیمات” گزینه زون‌ها انتخاب شود. از این رو صفحه‌ای مانند شکل 29 برای شما باز خواهد شد. به طور کل 6 زون در دسترس بوده که زون 1 تا 5 مربوط به سنسور سیمی و زون 6 مربوط به سنسور بیسیم است. با انتخاب “سه نقطه” در گوشه سمت راست هر زون می‌تانید به تنظیمات آن دست یابید که برای زون‌های 1 تا 5 به صورت شکل‌های 30 و 31 است. در این صفحه شما می‌توانید موارد زیر را تعیین کنید:
نام سنسور،
نوع صدای آلارم (پیش‌فرض برای فعال بودن بلندگو و سیرن، دینگ‌دانگ برای سیرن (آژیر یا فلاشر)، بی‌صدا برای غیرفعال بودن بلندگو و سیرن)،
فعال بودن زون به صورت 24 ساعته (اگر سنسوری به صورت 24 ساعته تعریف شود حتی در صورت غیرفعال بودن دستگاه، با تحریک شدن سنسور 24 ساعته باز هم آلارم نواخته می‌شود.)
حالت NO-NC.

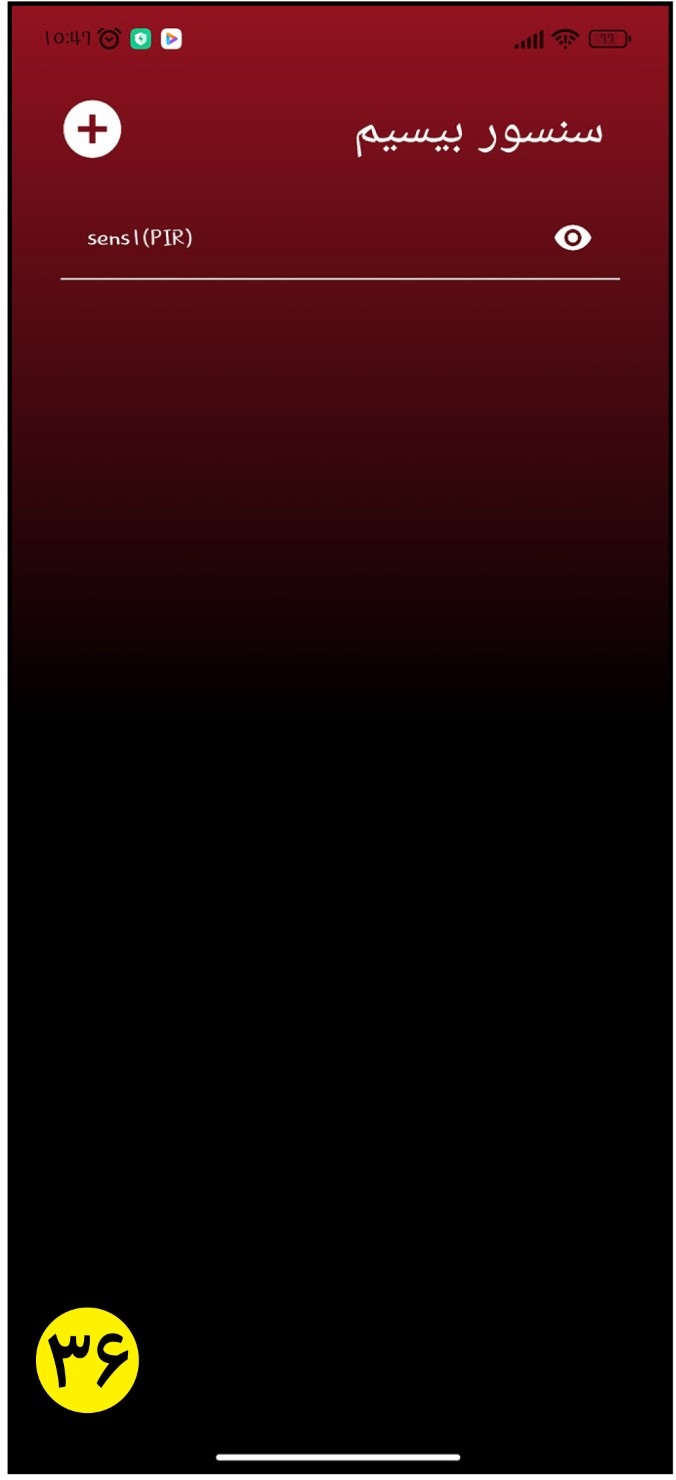

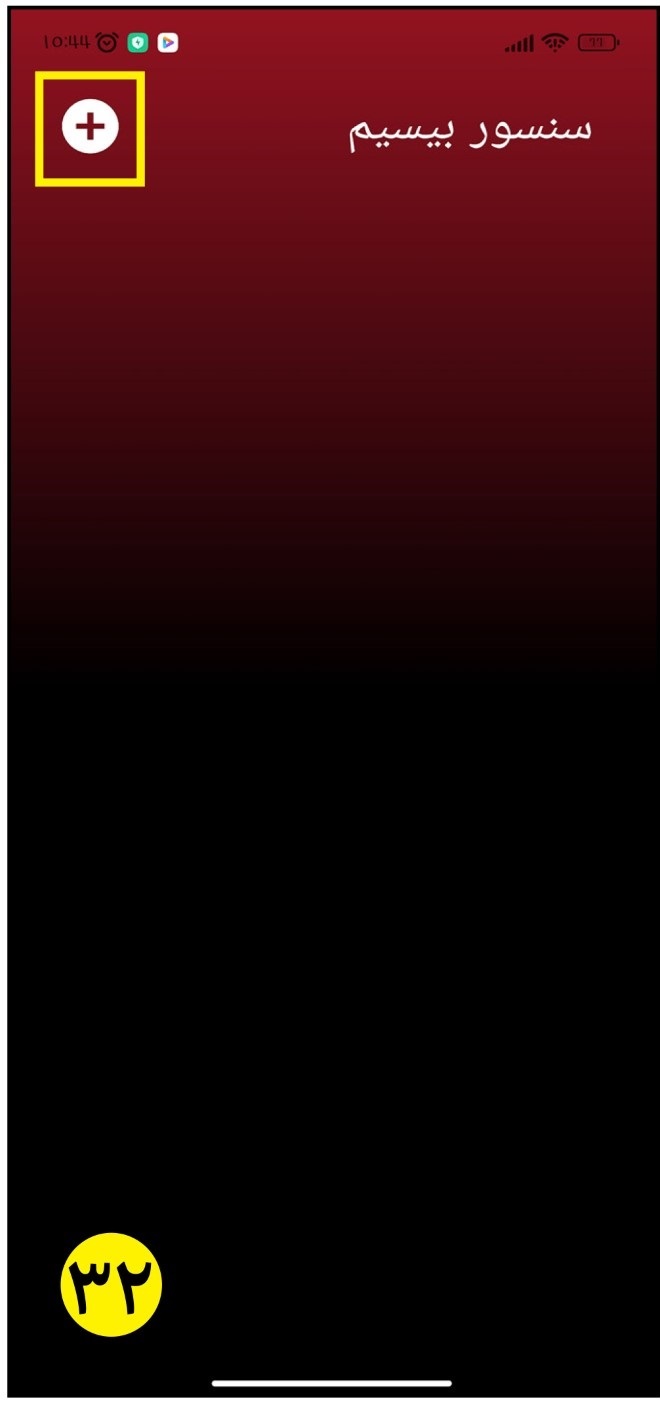

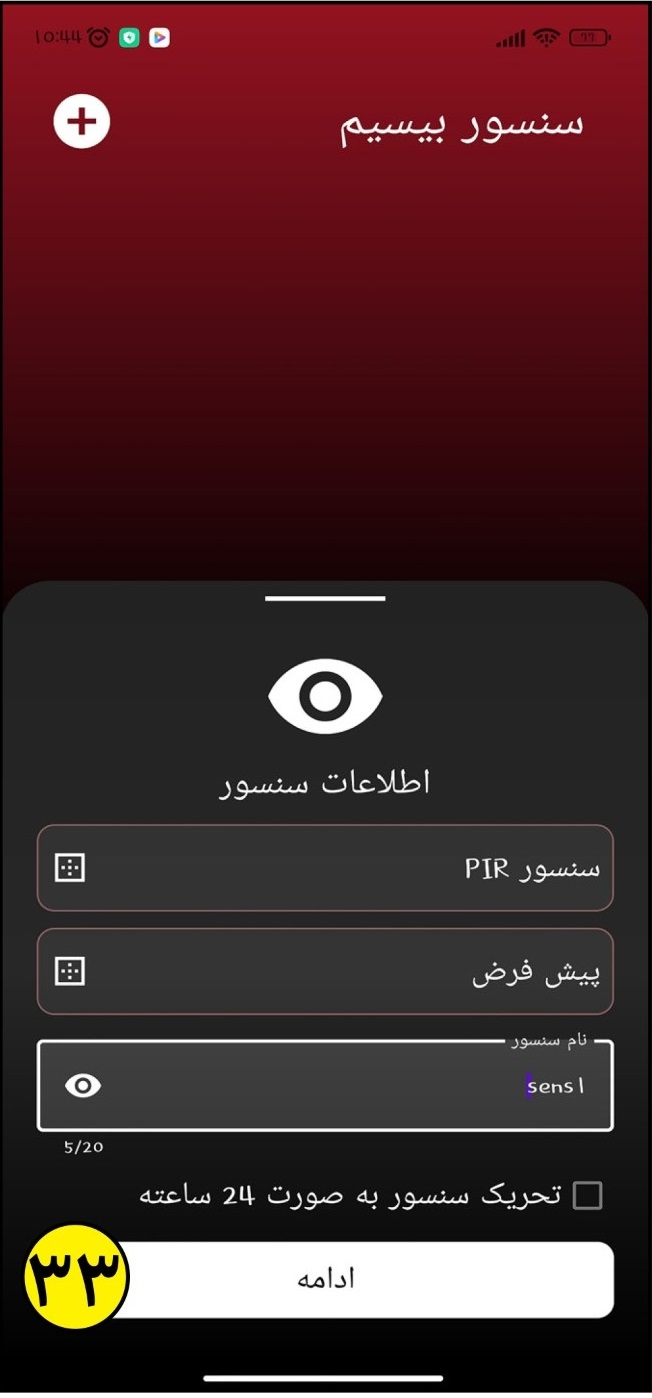

7- در صورت انتخاب “سه نقطه” Wireless در شکل 29، صفحه‌ای به صورت شکل 32 باز خواهد شد. با انتخاب علامت “+” می‌توانید برای سنسور موارد زیر را تعیین کنید:
نوع (مگنت درب، سنسور PIR)،
حالت صدای آلارم (پیش‌فرض برای فعال بودن بلندگو و سیرن، دینگ‌دانگ برای سیرن (آژیر یا فلاشر)، بی‌صدا برای غیرفعال بودن بلندگو و سیرن)،
نام سنسور،
فعال بودن زون به صورت 24 ساعته (اگر سنسوری به صورت 24 ساعته تعریف شود حتی در صورت غیرفعال بودن دستگاه، با تحریک شدن سنسور 24 ساعته باز هم آلارم نواخته می‌شود.)

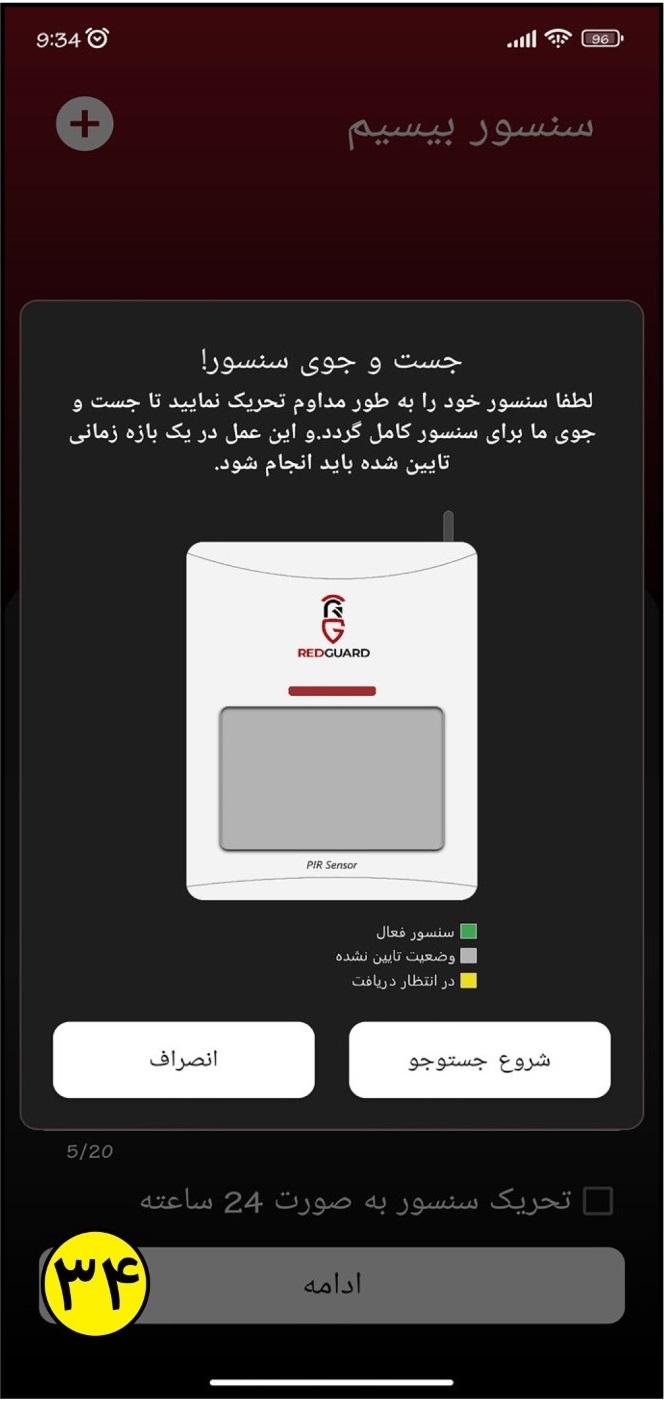

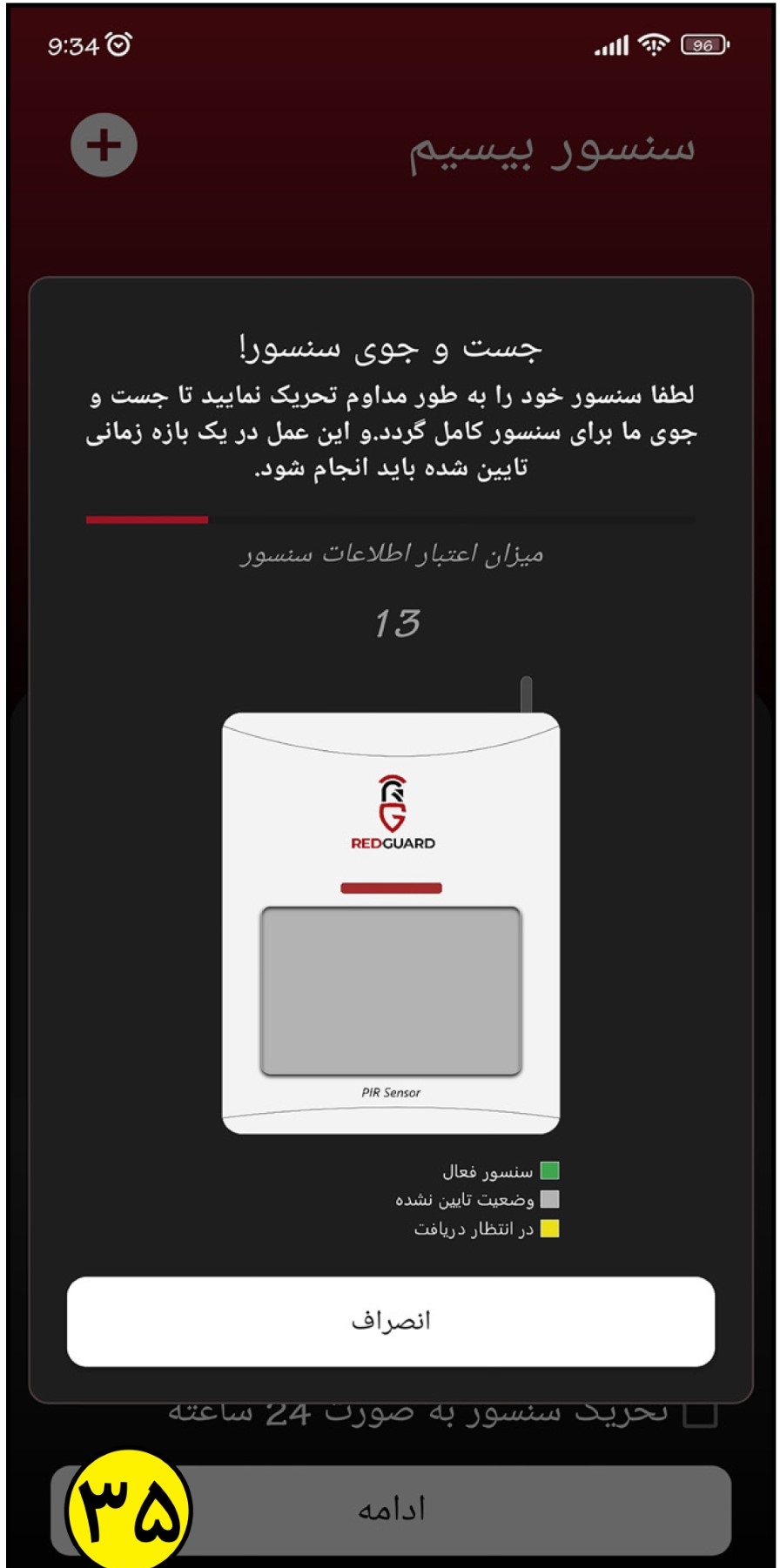

سپس گزینه “ادامه” را انتخاب کرده و سنسور بیسیم را روشن کنید و با تحریک سنسور آن را به لیست سنسورهای بیسیم اضافه کنید (در این شرایط صفحه‌ای مانند شکل 34 باز شده گزینه شروع جستجو را انتخاب کنید. سپس صفحه‌ای باز شده که با هر باز تحریک سنسور نواری از رنگ قرمز تیره به رنگ سبز روشن تبدیل می‌شود (شکل 35). – بهتر است هنگام ثبت سنسور بیسیم جدید، سنسورهای بیسیم دیگر در حالت خاموش قرار داده شده باشند). پس از افزوده شدن سنسور، LED مربوط به زون 6 روی دستگاه در صورت تحریک شدن سنسور شروع به چشمک زدن می‌کند.

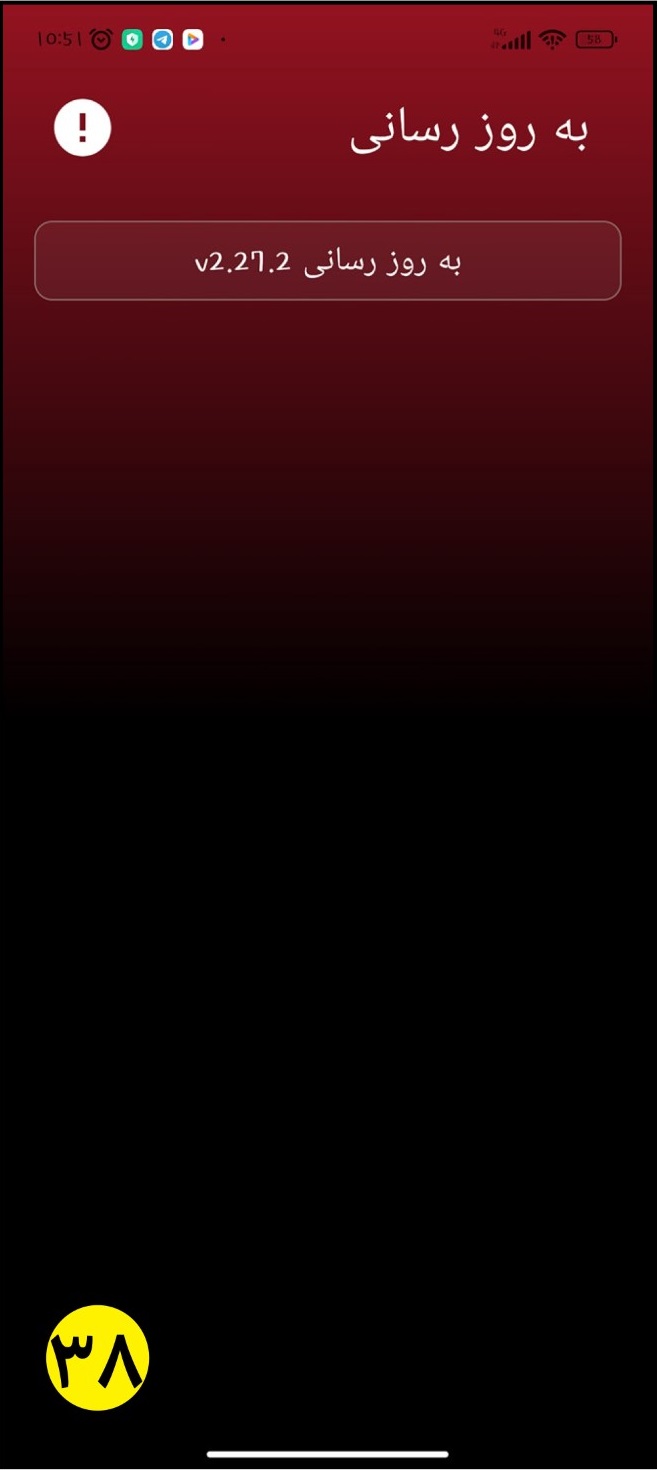

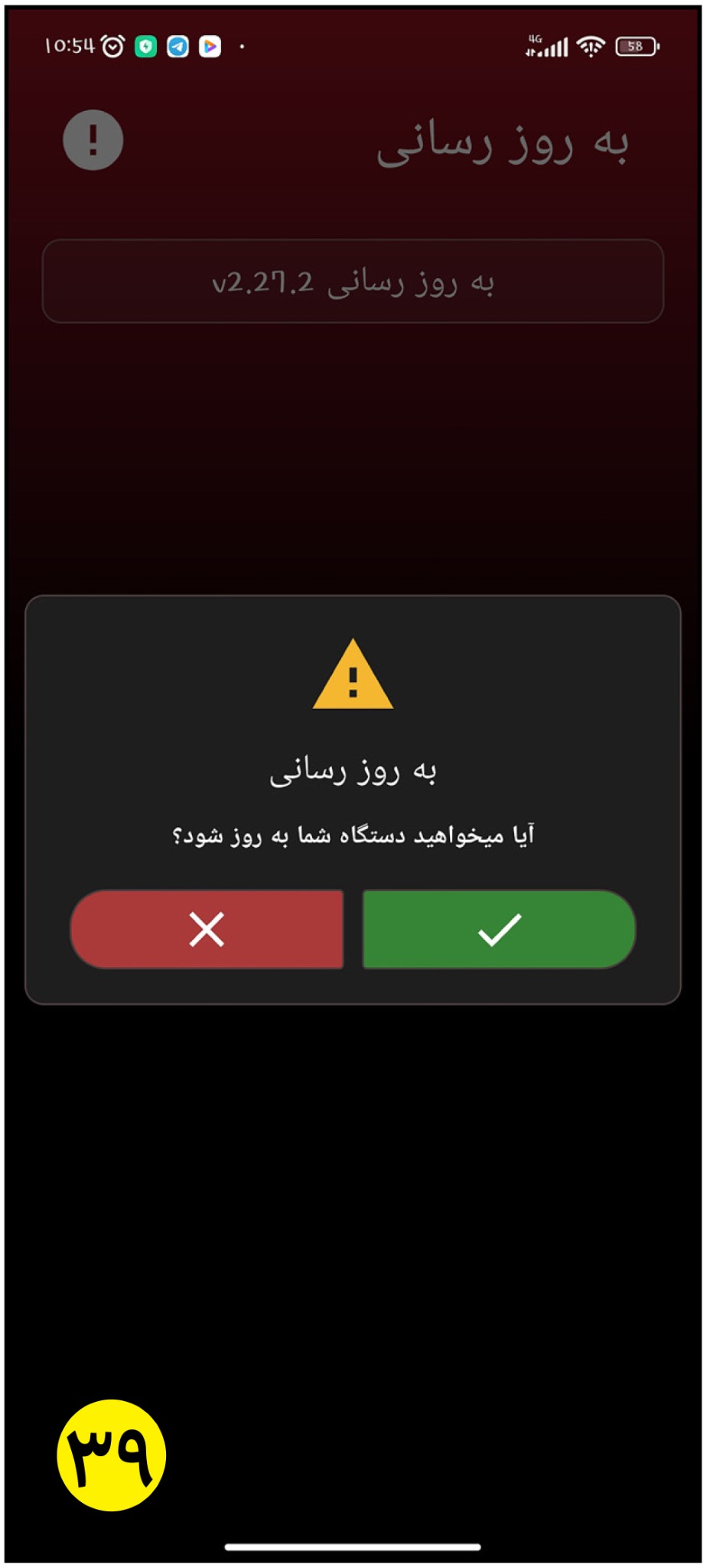

8- در صورت وجود آپدیت برای دزدگیر اماکن ردگارد، کنار گزینه به‌روزرسانی در شکل 37 یک دایره قرمز رنگ ظاهر شده که شما با انتخاب آن در صورت تمایل می‌توانید به‌روزرسانی را انجام دهید.

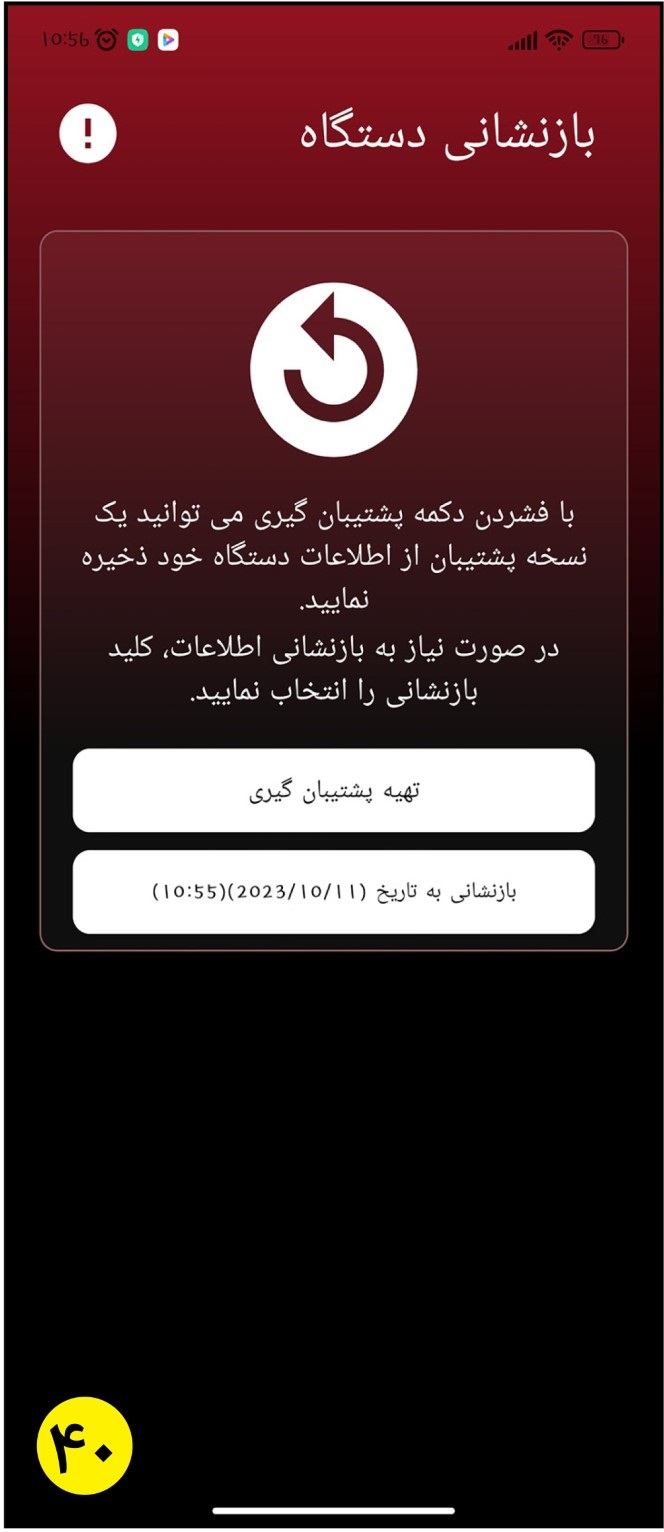

9- پس از اتمام نصب و راه‌اندازی لازم است از اطلاعات دستگاه خود پشتیبان تهیه کنید (صفحه تنظیمات – منوی بازنشانی دستگاه) (شکل 40).

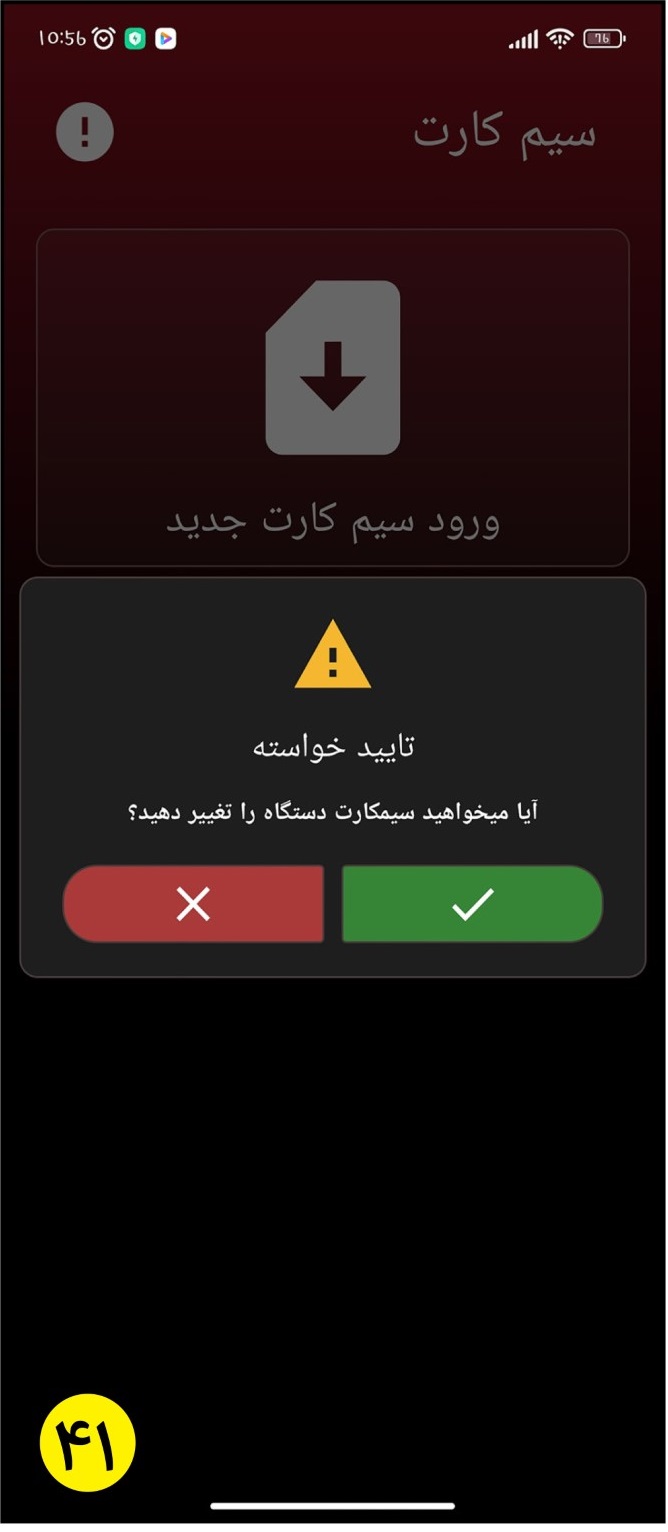

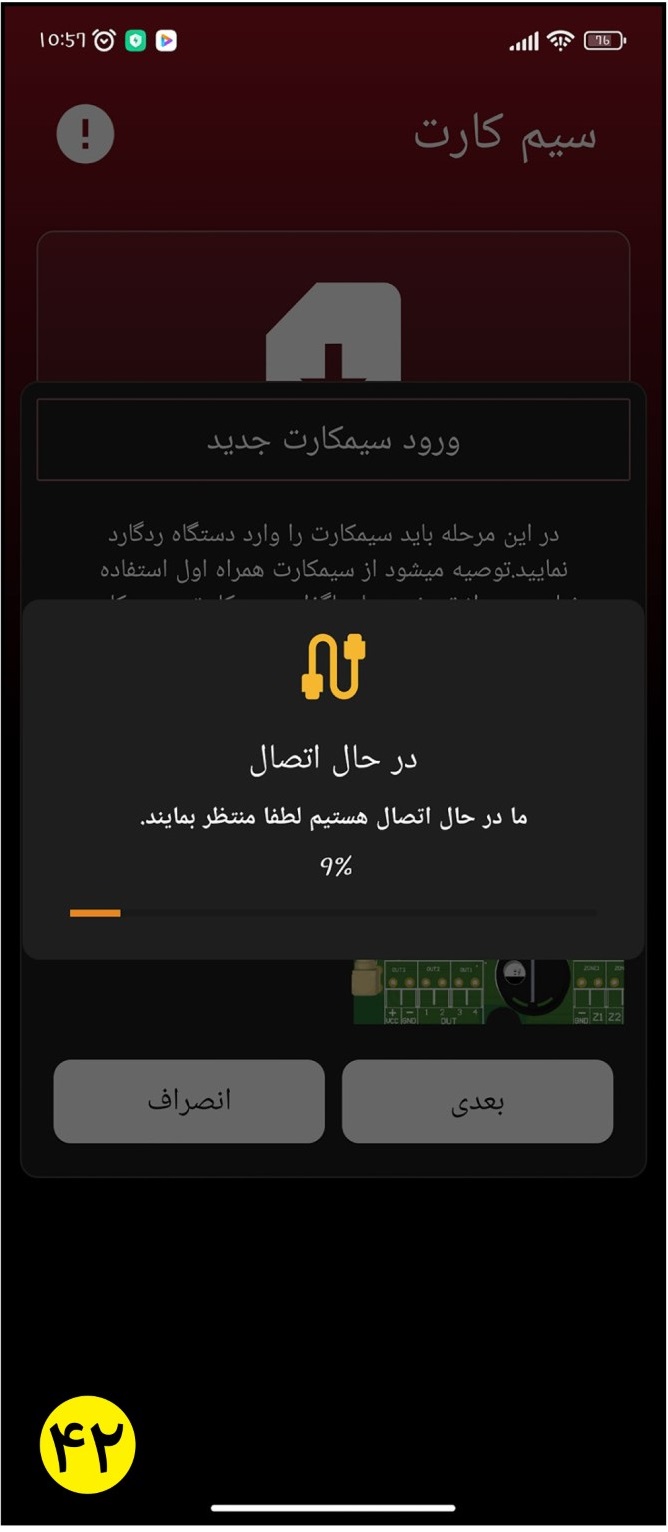

10- در صورت نیاز به تغییر سیمکارت می‌توانید به منوی سیمکارت از صفحه تنظیمات مراجعه کنید. از این رو، ابتدا گزینه ورود سیمکارت جدید را انتخاب کرده و سپس با توجه به شکل 40 تاییدیه را زده و سپس سیمکارت را خارج کرده و سیمکارت جدید را گذاشته و فرایند را مانند شکل‌های 11 تا 13 انجام داده تا دستگاه سیمکارت را بشناسد.

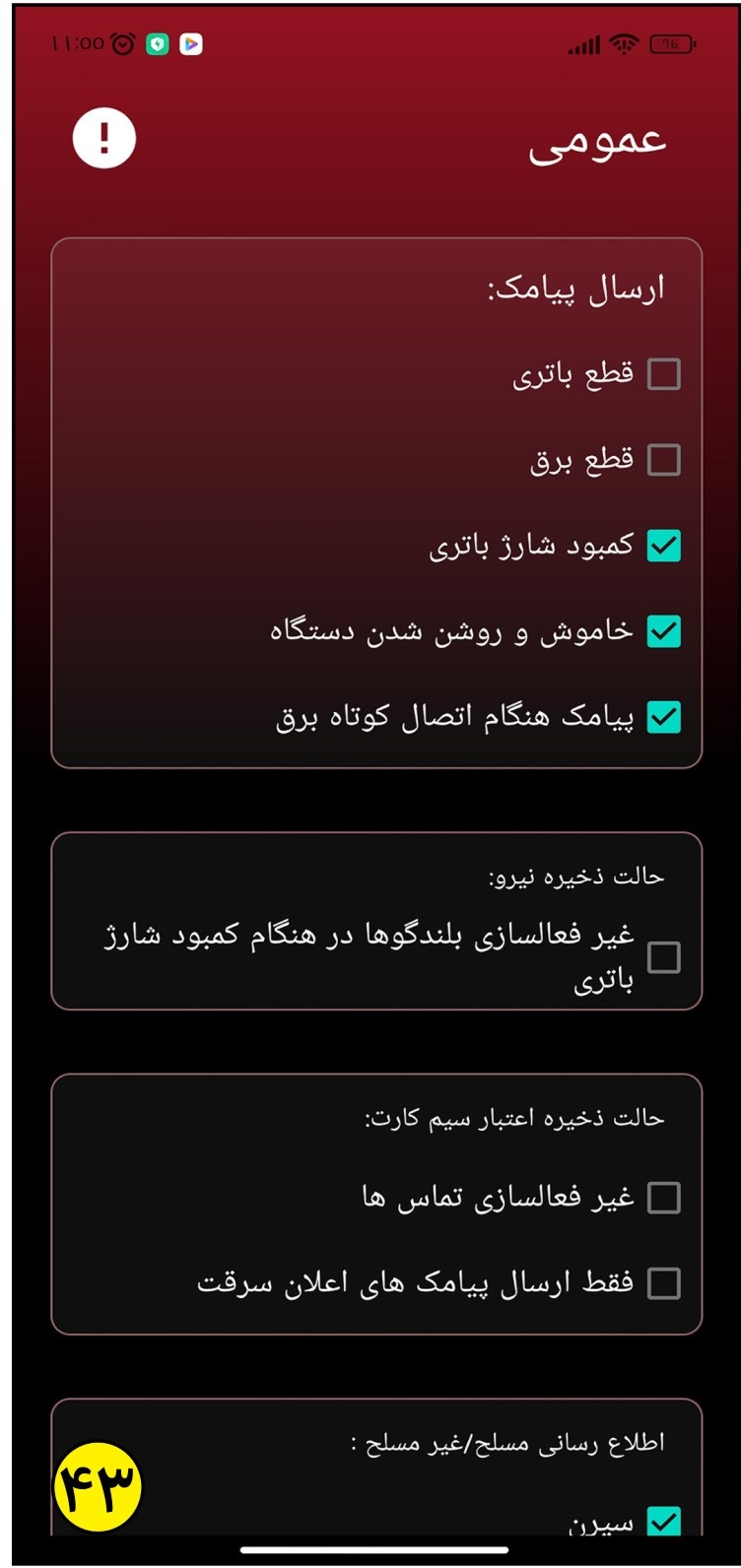

11- در منوی عمومی از صفحه تنظیمات شما می‌توانید تنظیمات کلی دستگاه را انجام دهید (شکل 43 و 44).
12- ارسال پیامک: هر کدام از بخش‌ها که تیک داشته باشد، به هنگام وقوع حادثه، پیامکی برای شما ارسال می‌شود؛ که هر یک از موارد به شرح زیر است:
قطع باتری: ارسال پیامک در صورت قطع/ وصل باتری
قطع برق: ارسال پیامک در صورت قطع/وصل برق ترانس 12Vac
کمبود شارژ باتری: اگر شارژ باتری به کمتر از 20% برسد، پیامکی به شما ارسال می‌شود.
خاموش و روشن شدن دستگاه: ارسال پیامک در صورت روشن شدن دستگاه
پیامک هنگام اتصال کوتاه برق: ارسال پیامک در صورت بروز اتصال کوتاه در ترمینال‌های تغذیه شامل EXT, VCC-GND
13- حالت ذخیره نیرو: در صورت زدن تیک این قسمت، اگر شارژ باتری کمتر از 20% شود دستگاه خودکار بلندگوها را از مدار خارج می‌کند.
14- حالت ذخیره اعتبار سیمکارت: با زدن تیک هر یک، در صورتی که شارژ سیمکارت کمتر از 1000 تومان شود، فرامین مورد نظر شما اجرا می‌شود.

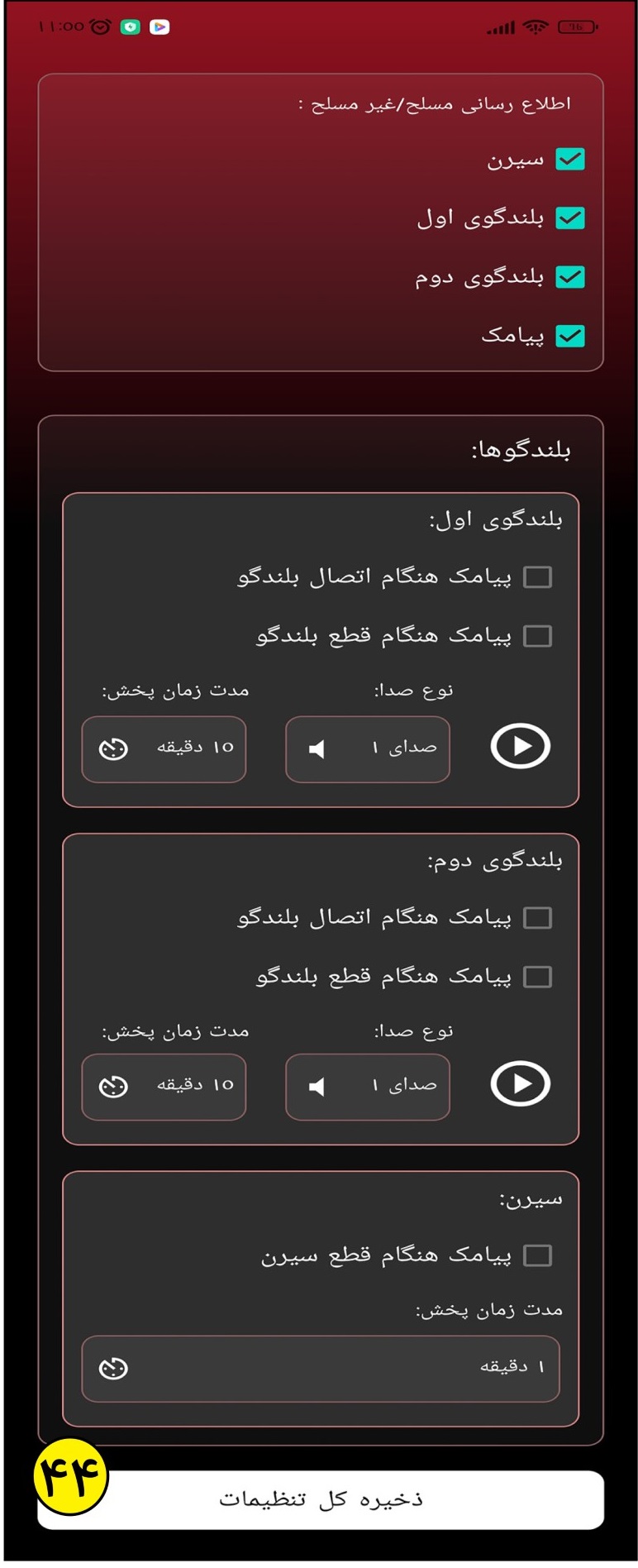

15- اطلاع‌رسانی مسلح/غیرمسلح: وضعیت هر کدام از موارد اعلام هشدار، در صورت داشتن تیک، به شما اعلام می‌شود. در صورتی که پیامک نیز تیک داشته باشد، فعال شدنِ به طور مثال، بلندگو علاوه بر صدای آلارم به صورت پیامک نیز به شما اعلام می‌شود.
16- بلندگوها: شما در این قسمت برای هر یک از بلندگوها می‌توانید مشخص کنید که آیادستگاه به هنگام وصل/قطع شدن آن به شما پیامکی ارسال کند یا خیر. همچنین می‌توانید نوع صدا و مدت زمان پخش آلارم را مشخص کنید.
17- سیرن: برای سیرن نیز به صورت مشابه می‌توانید مشخص کنید که در صورت وقوع اتصال کوتاه، آیا پیامکی دریافت کنید یا خیر و همچنین می‌توانید مدت زمان پخش صدا را مشخص کنید.

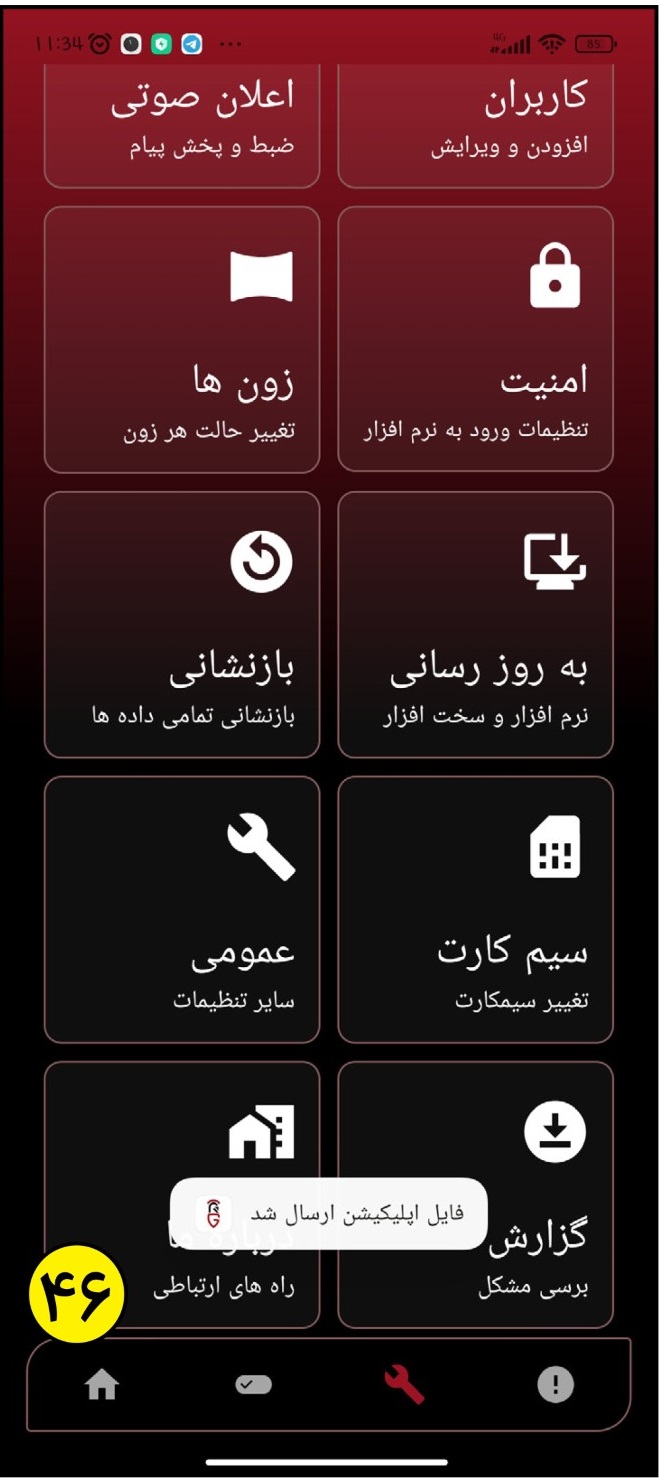

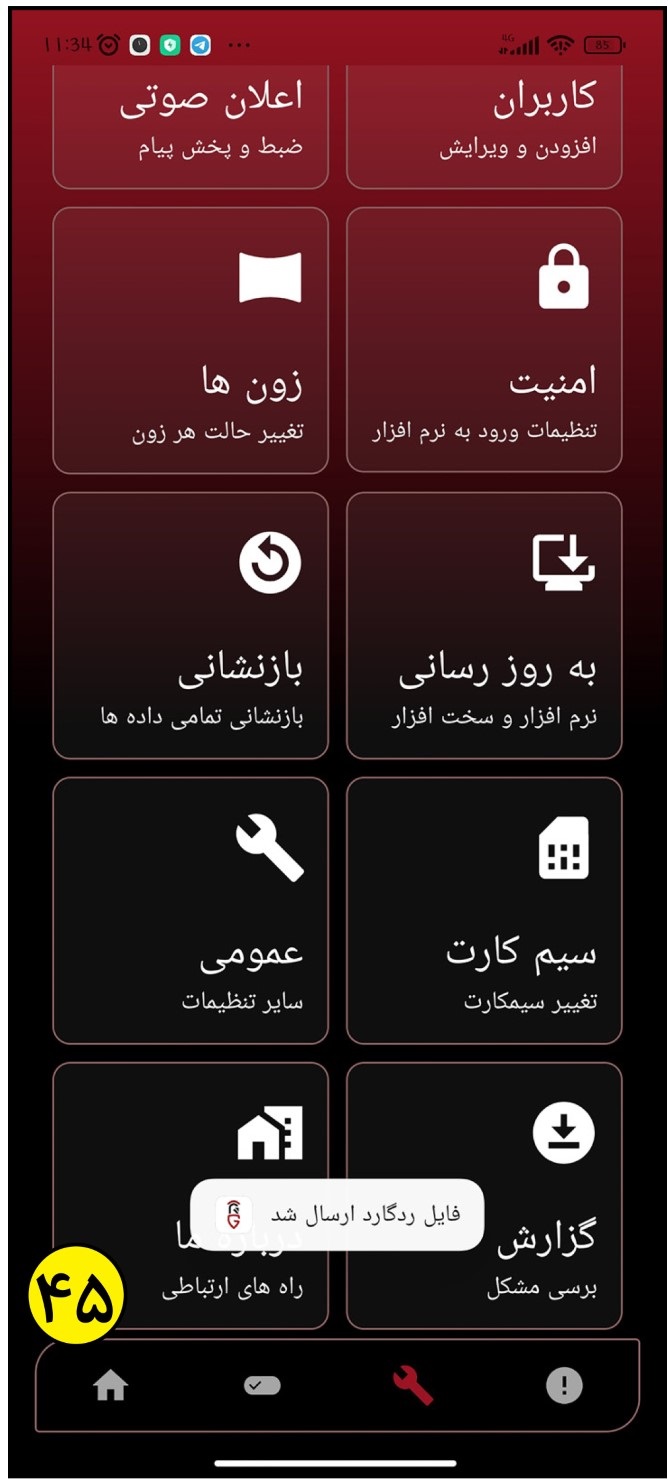

18- با انتخاب گزینه “گزارش”، فایل ردگارد و اپلیکیشن ارسال می‌شود (شکل 45 و 46).

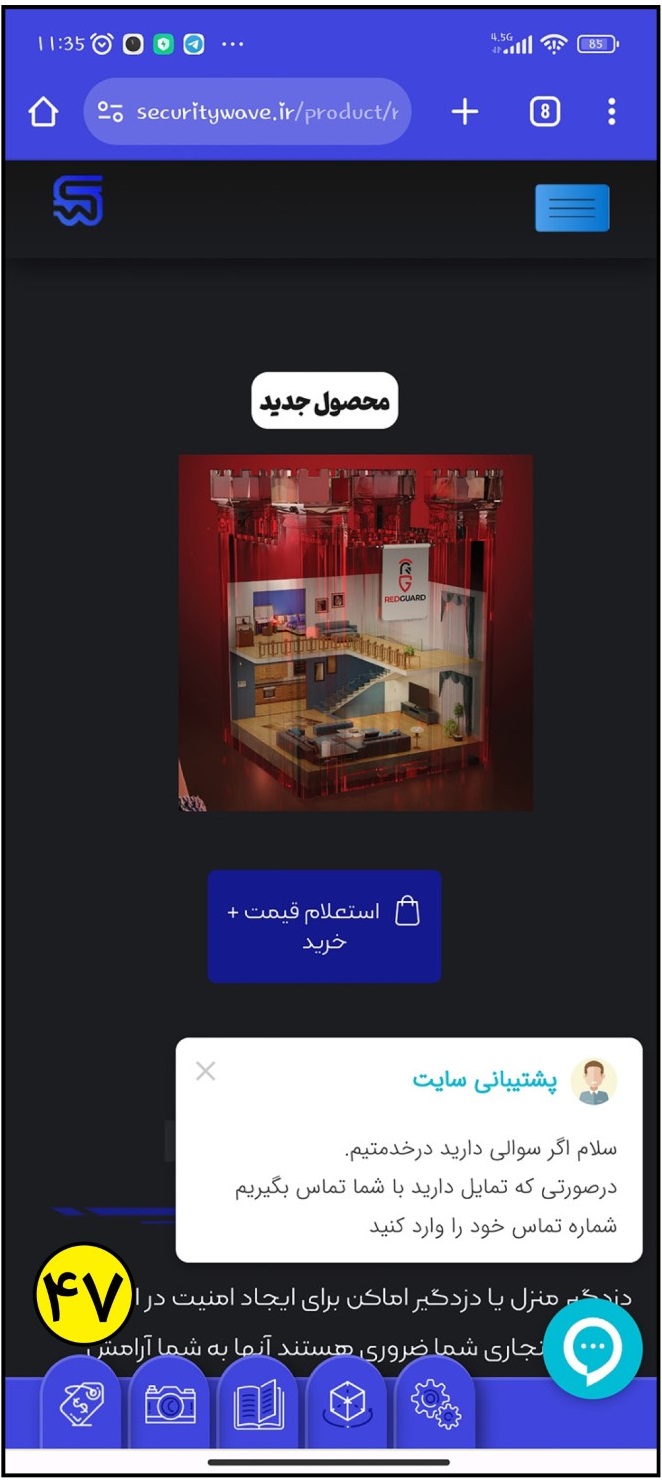

19- با انتخاب گزینه “راه‌های ارتباطی” به صفحه‌ای مانند شکل 47 منتقل شده و می‌توانید سوال‌های خود را از پشتیبان بپرسید.

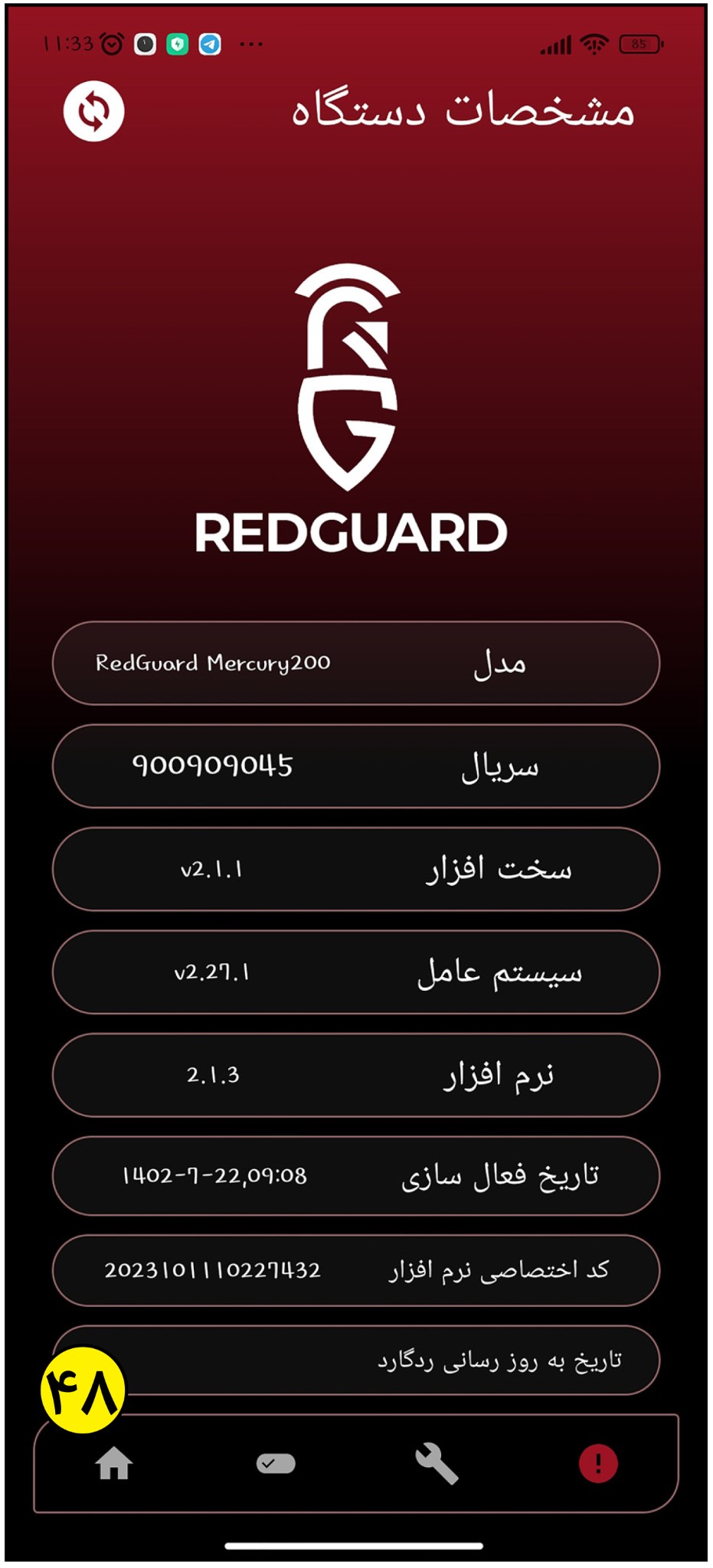

1- تب آخر از صفحه تنظیمات، مربوط به مشخصات دستگاه بوده که شامل اطلاعاتی چون مدل دستگاه، سریال دستگاه، ورژن سخت، نرم افزار و سیستم عامل، تاریخ فعال‌سازی، کد اختصاصی و تاریخ به‌روزرسانی ردگارد است.
3-2- تنظیمات اپلیکیشن دزدگیر هوشمند ردگارد از طریق SMS #
پس از آنکه یکبار به وسیله اتصال WiFi دستگاه را راه‌اندازی کردید، می‌توانید از طریق SMS به تعدادی از قابلیت‌های دستگاه دسترسی داشته باشید.

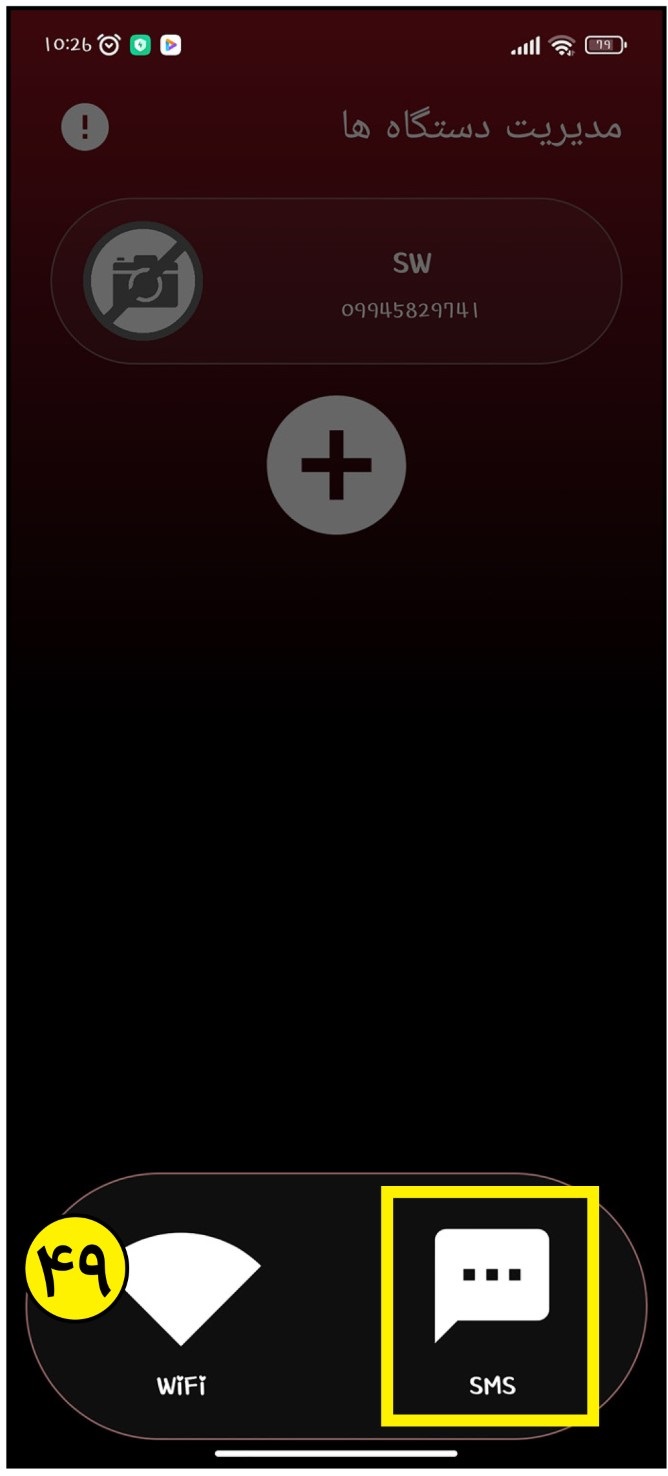

1- با توجه به شکل 49 گزینه SMS را انتخاب کنید.

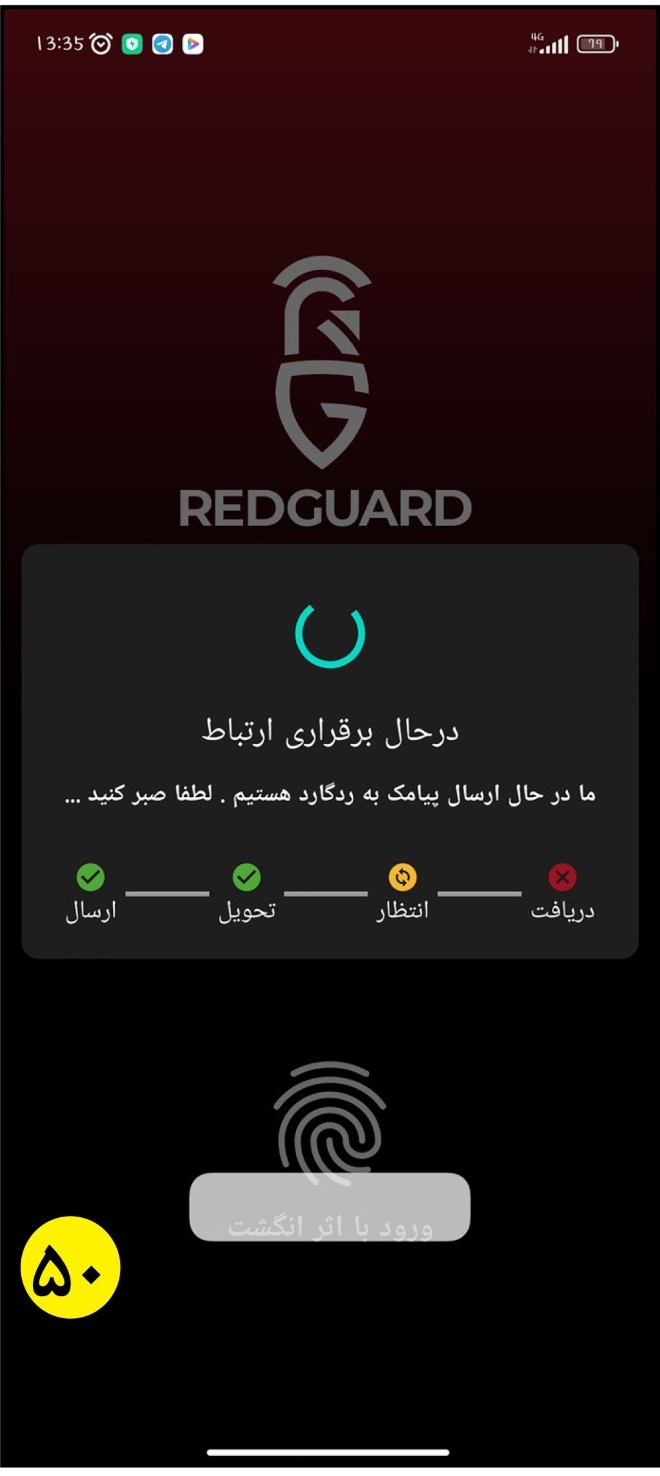

2- پس از آن، وارد صفحه‌ای مانند شکل 50 می‌شوید. اتمام هر مرحله با تیک سبزرنگ نشان داده می‌شود. هر محله که در حال پردازش باشد با دایره زرد رنگ و مرحله‌ای که هنوز به مرحله پردازش نرسیده است با علامت ضربدر قرمز رنگ نشان داده می‌شود.

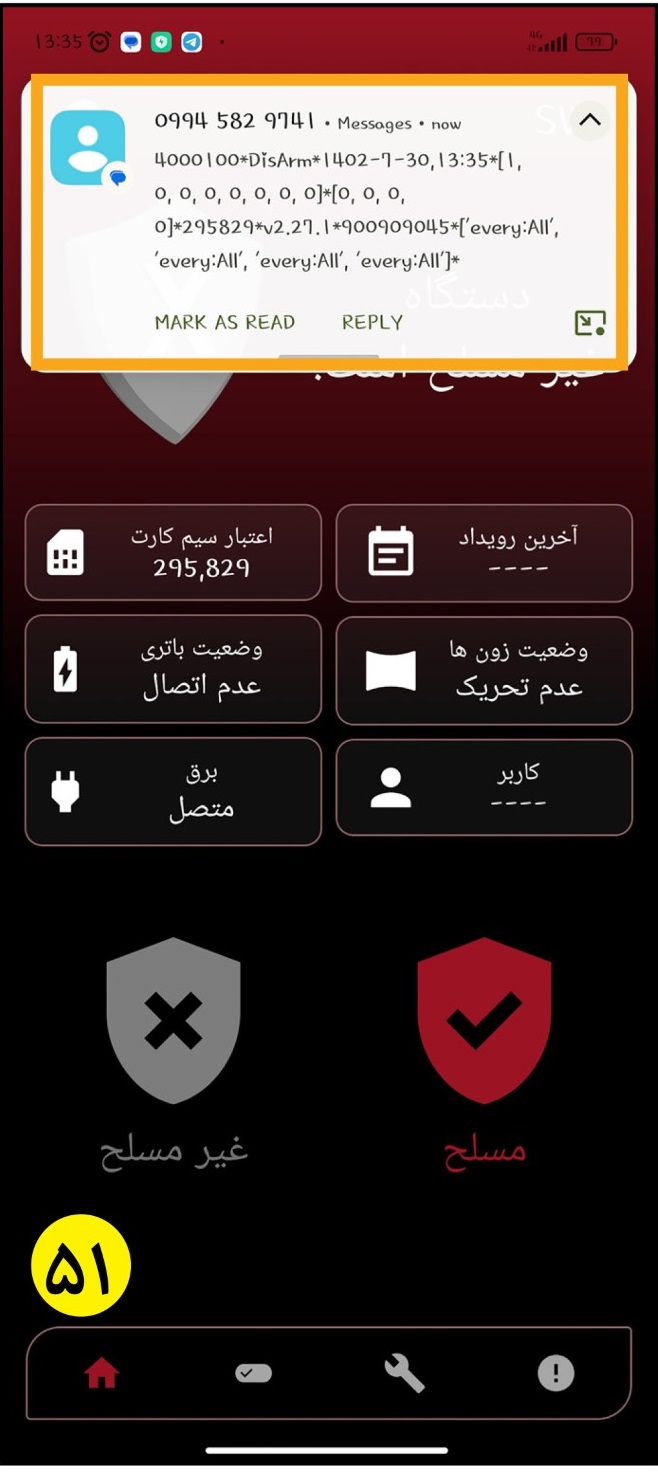

3- با برقراری ارتباط، پیامکی دریافت کرده و وارد صفحه خانگی می‌شوید (شکل 51). کلیات این صفحه توضیح داده شده است (در قسمت اتصال به روش WiFi). اما نکته‌ای که حائز اهمیت است این است که شما تنها به اطلاعات کاربر و وضعیت زون‌ها دسترسی دارید (شکل 52 و 53).
4- شما همچنین قادر خواهید بود دستگاه را مسلح/غیرمسلح کنید.

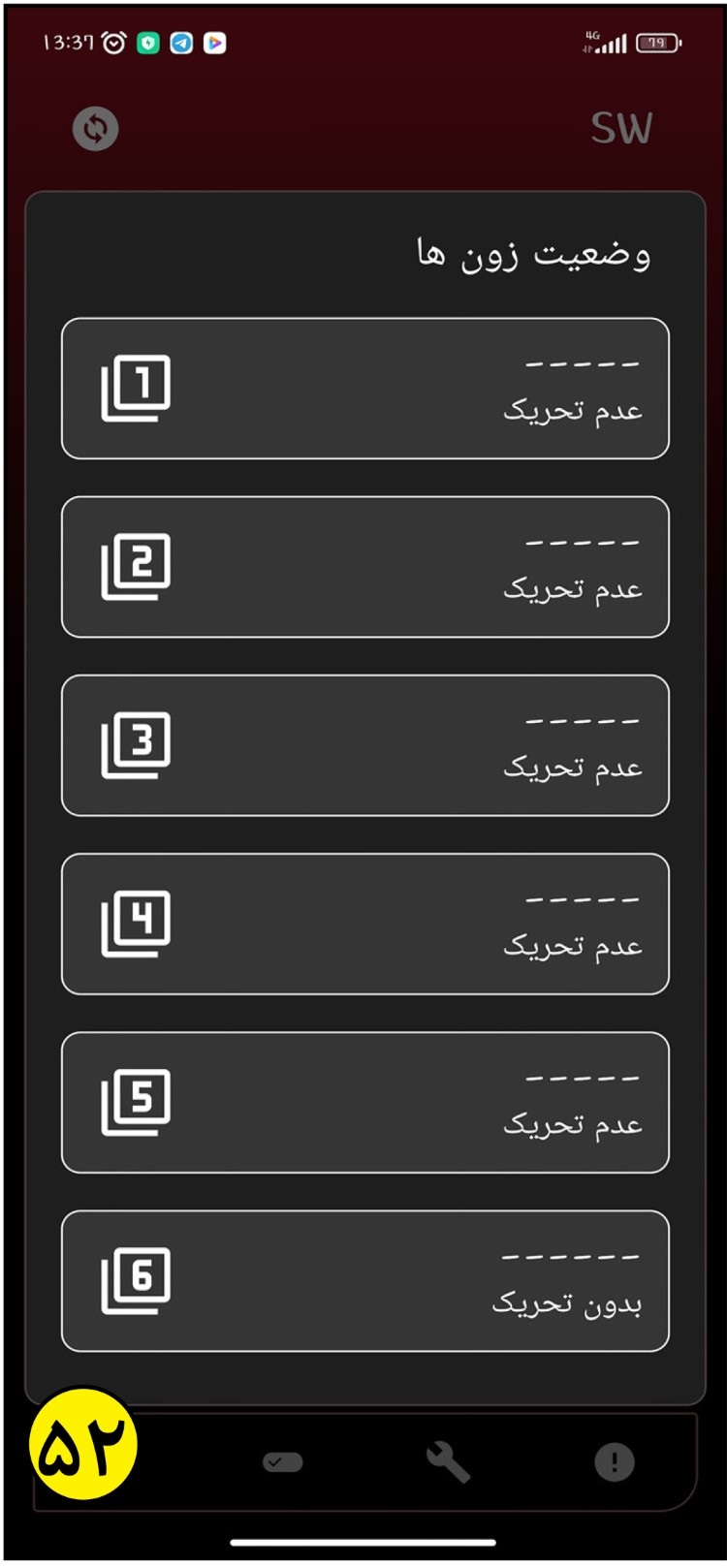

5- در تب وضعیت زون، شما تنها وضعیت زون‌ها را می‌توانید مشاهده کنید و نام آن‌ها به شما نشان داده نمی‌شود (شکل 52).

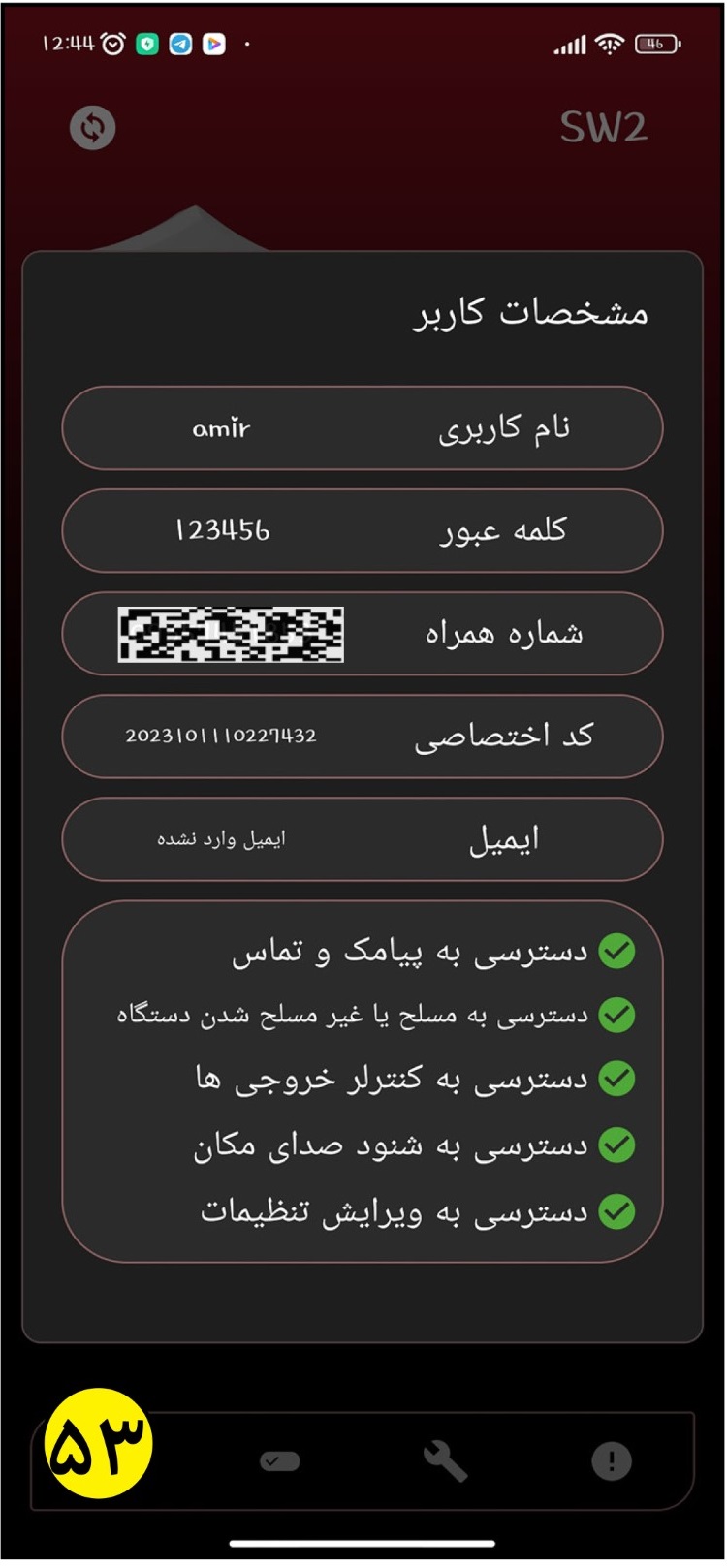

6- در تب کاربر، تمامی اطلاعات کاربر اعم از نام کاربری، کلمه عبور و…. و سطوح دسترسی به شما نمایش داده می‌شود (شکل 53).

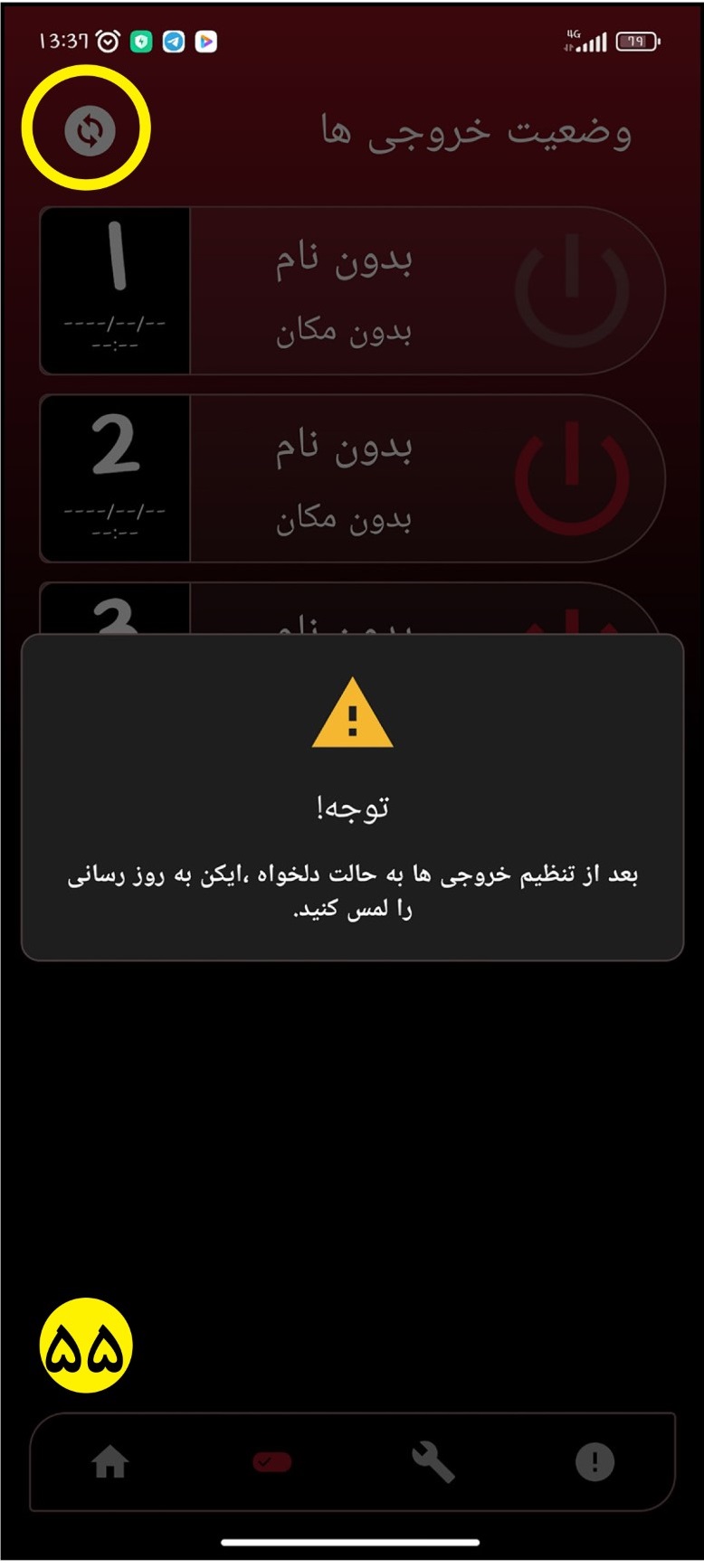

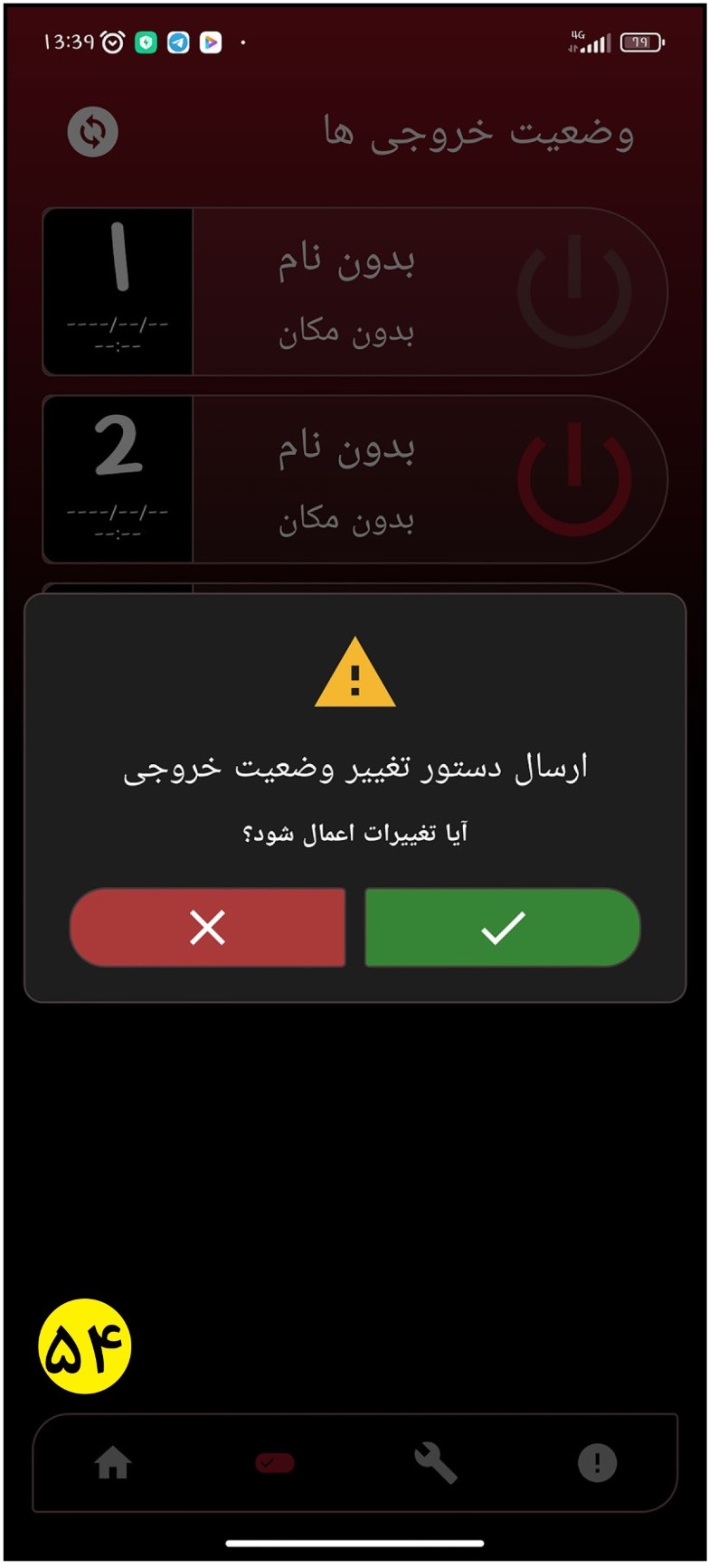

7- در منوی خروجی‌ها، تنها می‌توانید از وضعیت فعال/غیرفعال بودن آن‌ها اگاهی داشته و آن‌های را فعال/غیرفعال کنید. به هنگام تغییر وضعیت پیامی ظاهر می‌شود که از شما تاییدیه می‌خواهد (شکل 54). پس از اعمال شدن تغییر، اپلیکیشن از طریق پیامی از شما می‌خواهد آیکن بروزرسانی را انتخاب کنید تا تغییرات را بتوانید مشاهده کنید (شکل 55).
در این صفحه، نام خروجی و زمان و ساعت اعمال تغییرات به شما نمایش داده نمی‌شود.

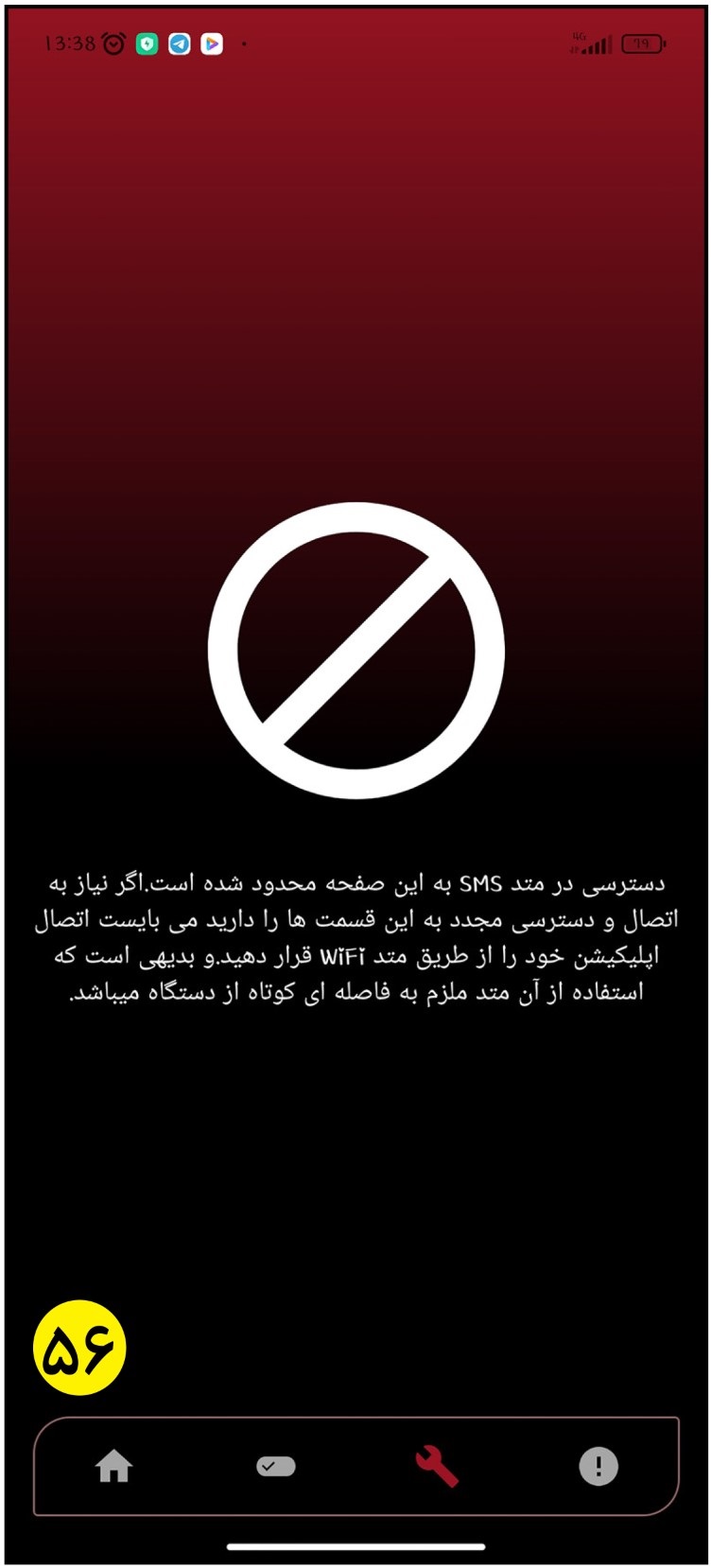

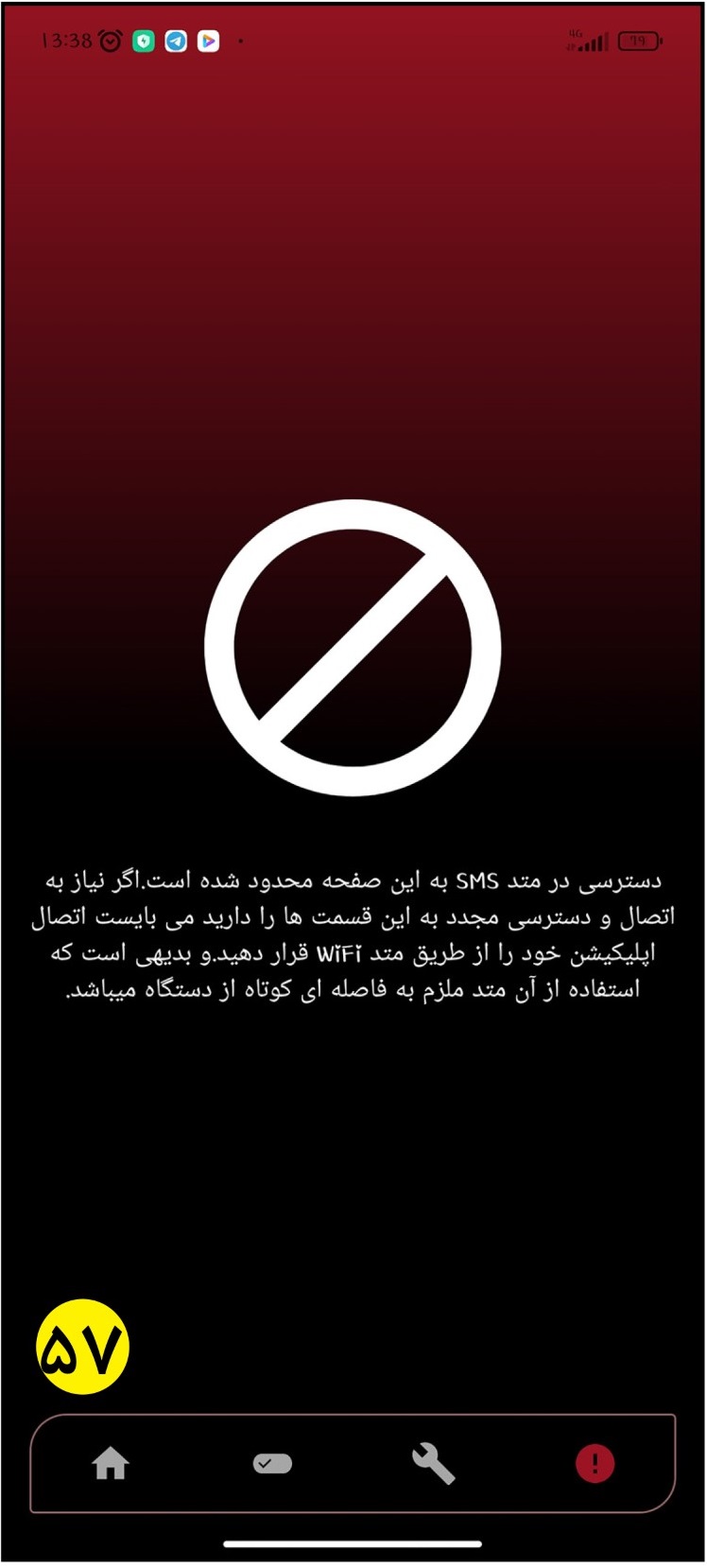

8- شما تحت این روش اتصال دسترسی به منوی تنظیمات و مشخصات دستگاه نخواهید داشت؛ زیرا این صفحات تحت WiFi کار می‌کنند.
#
سوالات متداول #
- 1- آیا بیش از یک نفر می‌تواند به اپلیکیشن یک دستگاه دسترسی داشته باشد؟
بله، با توجه به توضیحات نوشته شده در بخش کاربران شما می‌توانید فرد جدیدی را به لیست کاربران افزوده و سطوح دسترسی را برای وی مشخص کنید.
- 2- درصورت اتصال به دستگاه از طریق SMS، آیا می‌توان به تمامی قابلیت‌های اپلیکیشن دسترسی پیدا کرد؟
خیر، بسیاری از امکانات به دلیل متصل نبودن به WiFi محدود می‌شوند. از این رو پیشنهاد می‌شود در صورت امکان از طریق Wifi به دستگاه متصل شوید.
- 3- آیا می توان از اثر انگشت برای ورود به اپلیکیشن استفاده نمود؟
در صورتی که تلفن همراه شما قابلیت پشتیبانی از اثر انگشت را داشته باشد، می‌توانید از قسمت تنظیمات امنیتی، ورود با اثر انگشت را فعال نمایید.
- 4- آیا می توان مدت زمان آژیر دستگاه را تنظیم نمود؟
بله، از طریق منوی تنظمیات عمومی می‌توان مدت زمان آژیر و همچنین صدای هر آژیر را تغییر داد.
- 5- چه تعداد خروجی رله برای دستگاه در نظر گرفته شده است؟
دستگاه دارای 4 خروجی دیجیتال است که می‌توان آن را به یک برد رله تا 4 کانال متصل نمود.
- 6- از چه طریق می توان اعتبار سیم کارت درون دستگاه را استعلام نمود؟
برای مشاهده اعتبار سیم کارت دستگاه اپلیکیشن را اجرا نموده و در صفحه اولیه اعتبار دستگاه قابل مشاهده خواهد بود.
- 7- آیا استفاده از سیم کارت در دستگاه الزامی است؟
بله، در صورتی که سیم کارت در درون دستگاه قرار نداشته باشد، بسیاری از قابلیت‌ها و همچنین راه‌اندازی دستگاه قابل اجرا نخواهد بود.
- 8- چه تعداد چشمی را می‌توان به هر زون به صورت سری متصل نمود؟
در صورتی که از چشمی‌های ردگارد استفاده نمایید، می‌توانید تا 10 چشمی را به صورت سری به هر زون دستگاه متصل نمایید.
- 9- در صورت مفقود شدن ریموت برای جلوگیری از دسترسی سایر افراد از طریق ریموت چه اقدامی باید انجام داد؟
در هنگام مفقودی ریموت باید ریموت مربوطه را از حساب کاربری دارنده آن حذف نموده و در صورت نیاز ریموت جدید را اضافه نمود.
- 10- اتصال چشمی‌ها و سنسورهای بیسیم به دستگاه چگونه است؟
برای اتصال این تجهیزات به بخش مربوطه در راهنمای نصب دستگاه مراجعه کرده و تمامی مراحل را می‌توانید از طریق اپلیکیشن انجام دهید.
- 11- آیا دو اسپیکر به صورت همزمان می توانند به دستگاه متصل شوند؟
بله می‌توان دو بلندگو تا توان 15 وات را به دستگاه متصل نمود.
- 12- بر روی دستگاه هیچ فیوزی دیده نمی‌شود، حفاظت خروجی‌های دستگاه چگونه است؟
حفاظت از خروجی‌های دستگاه به صورت الکترونیکی انجام شده و پس از رفع خطا به حالت اول باز می‌گردند، بنابراین نیازی به تعویض فیوز نخواهد بود.
